首頁智能家居產品西鐵城晶振,貼片晶振,CS325晶振,石英晶振,西鐵城3225mm晶振,CS325-20.500MABJ-UT

    西鐵城晶振,貼片晶振,CS325晶振,石英晶振,西鐵城3225mm晶振,CS325-20.500MABJ-UT

  • 編號：27266955
  • 頻率：13.0MHZ~54.0MHZ
  • 尺寸：3.2*2.5mm詳細瀏覽PDF文檔
  • RoHS
  • RoHS2：否
CS325晶振,西鐵城3225mm晶振,"CS325-20.500MABJ-UT"智能手表進口晶振,小型表面貼片型晶體諧振器,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型(2.5 × 2.0 × 0.5 mm typ.)具備優良的耐環境特性及高耐熱...

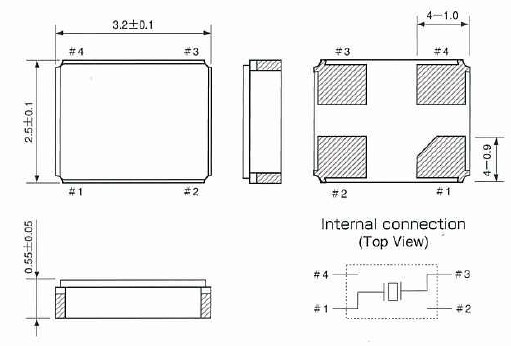

      CS325晶振,西鐵城3225mm晶振,智能手表進口晶振,"CS325-20.500MABJ-UT",小型表面貼片型晶體諧振器,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型(3.2 × 2.5 × 0.55 mm typ.)具備優良的耐環境特性及高耐熱性.滿足無鉛焊接的回流溫度曲線要求.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

貼片晶振項目 符號 CS325 CS20 條件
輸出頻率范圍 f0 13.0MHZ~54.0MHZ 請聯系我們以便獲取其它可用頻率的相關信息。
電源電壓 VCC 2.5V ±0.25V 3.3V ±0.33V
儲存溫度 T_stg -55°C ～ +125°C 裸存
工作溫度 T_use 如下表所示
頻率穩定度 f_tol 如下表所示
功耗 ICC 15mA Max. 20mA Max. 無負載條件
占空比 SYM 40% ～ 60% 50% VCC 極
輸出電壓 VOH 90% VCC Min.
VOL 10% VCC Max.
輸出負載條件
（CMOS）		 L_CMOS 15pF Max.
輸入電壓 VIH 70% VCC Min.
VIL 30% VCC Max.
上升時間 /
下降時間		 tr / tf 7ns Max. 6ns Max. 10% VCC ～ 90% VCC極
振蕩啟動時間 t_str 10ms Max. 在電源電壓最低時，所需時間為 0秒
頻率老化 f_aging ±5 × 10-6 / year Max. +25°C, VCC=3.3V，第一年



機械振動的影響
    "CS325-20.500MABJ-UT",當晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
PCB設計指導
    (1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
    (2) 在設計時請參考相應的推薦封裝.
    (3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
    (4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.


   "CS325-20.500MABJ-UT",西鐵城以鐘表為出發點,追求小型化及精密技術,在生產、加工、組裝等領域不斷創造出領先于世界的高精度、微細技術,展現西鐵城集團的“制造”的領域.
    傳承西鐵城“為世界人民所喜愛所親近”的品牌命名的精神,呈現時刻關注人與生活,滿足人們的期待與希望的“制造”的理念.
    運用優秀的精密加工、計量、省電、生產等方面的技術,呈現出簡單、高尚的設計與功能,揭示深受信賴的“制造”的基礎.


西鐵城株式會社自公司成立以來,秉持對環境保護承諾之宣言：『還給后代一個干凈的地球』,所有活動應遵從以下政策：
    1.新產品"CS325-20.500MABJ-UT",自設計階段至成品完成后之服務即應考察該產品對環境產生之沖擊,避免使用會造成污染之原物料及制程；對污染之防治應從根源解決問題,以《不產生、不使用》為最高指導原則.
    2.若無法避免需產生或使用時,應管制單位產生量及使用量,做持續性之追蹤管制、改進并制定預防方案或是降低污染量,水電等消耗性（能）資源使用,應從系統研究改善使用效率,以達成節約能源之目標.
    3.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.
    4.藉由環境稽核確認環境改善績效,使公司所有活動過程均能達成環境目標及標的,并期望透過全體員工共同努力,貢獻愛護地球的一份心力.
