- 編號：14425351
- 頻率：9.6MHz-52.00MHz
- 尺寸：2.5mm*2.0mm

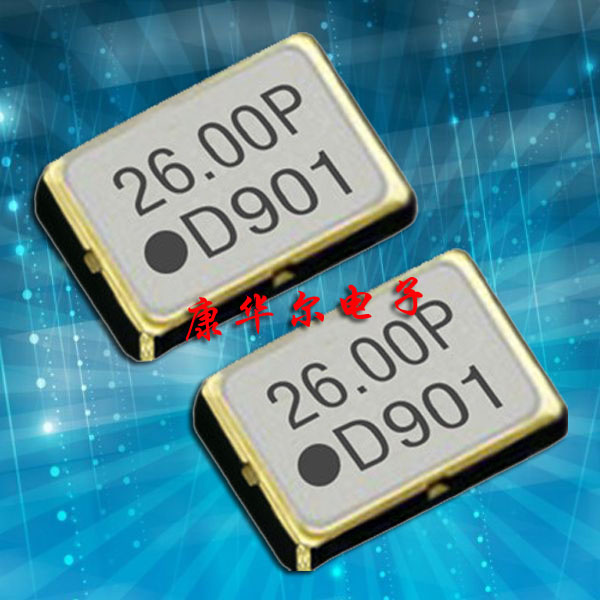

溫補晶振,石英晶體振蕩器,DSB221SDN晶振,DSB321SDN,GPS模塊晶振,1XXB16367MAA
GPS模塊專用溫補晶振1XXD26000MA晶振料號編碼,"1XXB16367MAA"產品主要應用
移動電話（W-CDMA，HSPA），GPS / GNSS，工業的無線通信設備，如衛星導航,北斗GPS接收模塊等產品。
KDS晶振DSB221SDN，"1XXB16367MAA",2520mm尺寸低電壓支持：1.8V,2V,2.2V,2.8V,3V，3.3V
產品編碼：1XXB26000MAA
低相位噪聲，低抖動，低功耗單封裝結構
無需防潮包裝管理
濕度敏感度為:1級（IPC/ JEDEC J-STD-033）
移動電話(W-CDMA,HSPA),GPS模塊,/GNSS
GPS導航,無線衛星接收器 ,工業無線通信設備
室內溫度偏差±1.5×10-6以下（后2回流）
溫度特性±0.5p×10-6,±2.5×10-6max.-40~+85℃
±0.5×10-6，±2.5×10-6max./-40~+85℃(Option）
電源電壓特性±0.2×10-6以下（VCC±5％）
負載變動特性±0.2×10-6以下(10kΩ,10pF的±10％)
隨著時間的推移±1.0×10-6 max./year變化
變頻調速控制靈敏度 -變頻控制極性
.jpg)
溫補晶振,石英晶體振蕩器,"1XXB16367MAA"DSB221SDN晶振,DSB321SDN,1XXD26000MAGPS模塊晶振，
DSA / DSB222系列
DSA / DSB1612系列
DSA / DSB211系列
DSA / DSB221系列
DSA / DSB321系列
DSA / DSB535系列
DSK321系列產品具有高低溫度穩定性:頻率精度高0.5 PPM~1.0 PPM,工作溫度范圍: - 40℃~+85℃,電源電壓:1.8V~3.0V之間可供選擇,產品本身具有溫度補償功能，在惡劣的環境下均能保持高精度的頻率溫差，世界上最薄的溫補晶振封裝,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS模塊全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛等要求。
| 溫補晶振 | DSB221SDN (TCXO) | |||
|---|---|---|---|---|
| 出力周波數範囲 | 9.6MHz，16.368MHz，16.369MHz，26MHz，52MHz | |||
| 標準周波數 | 16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz | |||
| 電源電圧範囲 | +1.68+3.5V | |||
| 電源電圧（Vcc） | +1.8V/+2.6V/+2.8V/+3.0V/+3.3V | |||
| 消費電流 | +1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz） | |||
| スタンバイ時電流 | - | |||
| 出力電圧 | 0.8Vp-p min.（f≦52MHz）（クリップドサイン波/DC-coupled） | |||
| 出力負荷 | 10kΩ//10pF | |||
| 周波數安定度 | 常溫偏差 | ±1.5×10-6max.（After 2 reflows） | ||
| 溫度特性 |
±0.5×10-6,±2.5×10-6max./-30+85℃ ±0.5×10-6,±2.5×10-6max./-40+85℃（Option） |
|||
| 電源電圧特性 | ±0.2×10-6max.（VCC±5%） | |||
| 負荷変動特性 | ±0.2×10-6max.（10kΩ//10pF±10%） | |||
| 経時変化 | ±1.0×10-6max./year | |||
| 周波數制御 | 制御感度 | - | ||
| 周波數制御極性 | - | |||
| 起動時間 | 2.0ms max. | |||
| 出力イネーブル時間 | - | |||
|
位相ノイズ Offset 100Hz Offset 1kHz Offset 10kHz Offset 100kHz |
[f≦26MHz] -115dBc/Hz -135dBc/Hz -150dBc/Hz -155dBc/Hz |
[26MHz＜f≦40MHz] -110dBc/Hz -135dBc/Hz -150dBc/Hz -155dBc/Hz |
[40MHz＜f≦52MHz] -105dBc/Hz -130dBc/Hz -145dBc/Hz -150dBc/Hz |
|
| 梱包単位 | 2000pcs./reel（φ180） | |||
量.gif)
.jpg)
石英晶振關于超聲波清洗：
"1XXB16367MAA"石英晶振關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.
由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.
若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.
〈溫補晶振〉
〈溫補晶振〉
當施加過多的電壓被施加到晶體諧振器,其性能可能會受到影響或晶體空白可能會損壞.處理該產品時,使用該產品內的規格.負電阻確定電路振蕩的諧振腔的公差余量.我們建議的負電阻至少五倍標準的應用標準系列電阻,至少十倍的標準系列電阻汽車和安全應用.
〈KDS晶振〉
沒有用于石英晶體振蕩器的內部電路.防止鎖存現象或靜電的注意.一些晶體振蕩器沒有內部連接旁路電容器.使用本產品時,使用一個電容器具有良好的μF 0.01 VDD和GND之間的高頻率特性（如陶瓷芯片電容器）連接在盡可能短的距離.對于細節,是指每一個產品的規格.
保方針.bmp)
大真空針對溫補晶振產品中所含的以鉛為首的六價鉻、汞、鎘、PBB、PBD等RoHS指令（Directive of the Restriction of use of the Hazardous Substances）及車載相關管制的ELV（End of Life Vehicles Directive）中列明的管制物質、以及阻燃劑中 使用的鹵素化合物,積極開展削減工作,并準備了RoHS/ELV指令對應產品、無鹵產品以及無鉛產品.
社會責任
大真空貼片晶振"1XXB16367MAA"組有助于創建一個通過環境保護活動逐步發展中社會與環境的和諧.
遵守法律和監管要求
大真空貼片晶振觀察法規和監管要求,從事環保產品的開發.系熱線.bmp)
