首頁網絡設備產品西鐵城溫補晶振,CSX-325T壓控晶振,香港CITIZEN晶振代理商,CSX325T19.200M3-UT10

    西鐵城溫補晶振,CSX-325T壓控晶振,香港CITIZEN晶振代理商,CSX325T19.200M3-UT10

  • 編號：57897952
  • 頻率：13.0MHz~52.0MHz

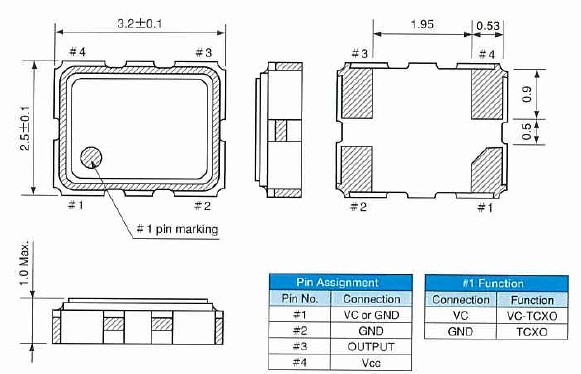

  • 尺寸：3.2*2.5mm詳細瀏覽PDF文檔
  • RoHS
  • RoHS2
日本西鐵城水晶事業部是全球頂尖的壓電石英晶體生產商,所以生產的石英晶振均采用嚴格的調試,"CSX325T19.200M3-UT10"檢測等多項檢驗標準.貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高...

      西鐵城溫補晶振,CSX-325T壓控晶振,香港CITIZEN晶振代理商,"CSX325T19.200M3-UT10",日本西鐵城水晶事業部是全球頂尖的壓電石英晶體生產商,所以生產的石英晶振均采用嚴格的調試,檢測等多項檢驗標準.貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,適合回流焊接高溫方式應用.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

貼片晶振項目 符號 CSX-325T CSX-532T 條件
輸出頻率范圍 f0 13.0MHz~52.0MHz 請聯系我們以便獲取其它可用頻率的相關信息。
電源電壓 VCC 2.5V ±0.25V 3.3V ±0.33V
儲存溫度 T_stg -55°C ～ +125°C 裸存
工作溫度 T_use 如下表所示
頻率穩定度 f_tol 如下表所示
功耗 ICC 15mA Max. 20mA Max. 無負載條件
占空比 SYM 40% ～ 60% 50% VCC 極
輸出電壓 VOH 90% VCC Min.
VOL 10% VCC Max.
輸出負載條件
（CMOS）		 L_CMOS 15pF Max.
輸入電壓 VIH 70% VCC Min.
VIL 30% VCC Max.
上升時間 /
下降時間		 tr / tf 7ns Max. 6ns Max. 10% VCC ～ 90% VCC極
振蕩啟動時間 t_str 10ms Max. 在電源電壓最低時，所需時間為 0秒
頻率老化 f_aging ±5 × 10-6 / year Max. +25°C, VCC=3.3V，第一年


機械振動的影響
    當晶體產品"CSX325T19.200M3-UT10",存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
PCB設計指導
    (1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
    (2) 在設計時請參考相應的推薦封裝.
    (3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
    (4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
     西鐵城提出的“為市民所喜愛、為市民做貢獻”的企業理念,是指通過“生產為市民所喜愛、為市民所親近的產品”,為全世界人民的美好生活做出廣泛貢獻."CSX325T19.200M3-UT10",
     運用世界領先的小型精密技術發掘尚未被開發出來的、符合人們期待和需求的產品及“新的款式“,不斷創造出實際價值.這就是西鐵城集團的“Micro Human Tech”——想象力和科學技術碰撞交融后的結晶.


    "CSX325T19.200M3-UT10", 西鐵城晶體承諾所有的運作皆遵守本地國家的法律,并符合國際上所共同認知環保與社會責任的標準,成為一個創造股東最大權益、照顧員工、善盡社會責任的好公司. 2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY  綠色伙伴(Green Partner)驗證.
     勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是西鐵城晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
