    西鐵城晶振,CSX-750F有源晶振,無人機專用振蕩器,CSX-750FBC8000000T

  • 編號：83346537
  • 頻率：1.000MHz-75.000MHz

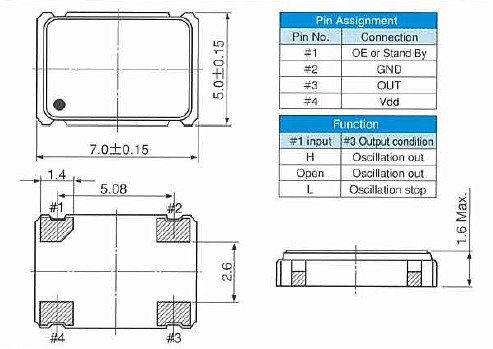

  • 尺寸：7.5*5.0mm詳細瀏覽PDF文檔
  • RoHS
  • RoHS2
西鐵城晶振,CSX-750F有源晶振,"CSX-750FBC8000000T"無人機專用振蕩器,高精度小型表面貼片型晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域,小型,薄型具備各類移動通信的基準時鐘源用頻率,優良的電氣特性,耐...

      西鐵城晶振,CSX-750F有源晶振,無人機專用振蕩器,"CSX-750FBC8000000T",高精度小型表面貼片型晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域,小型,薄型具備各類移動通信的基準時鐘源用頻率,優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的回流溫度曲線要求,無論是DIP或者是SMD的石英晶體諧振器,石英晶體振蕩器,又名獨石型表面貼裝石英晶振,是我公西鐵城石英水晶部根據市場需求,在普通的壓電石英晶體標準上進行研發的新產品,與普通SMD石英晶體諧振器不同的是它外表采用特殊陶瓷封裝,因此,它比金屬封裝的石英晶體諧振器溫度系數更小更穩定.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

晶振項目 符號 CSX-750F 晶振尺寸 條件
輸出
頻率范圍		 f0 1.000MHz-75.000MHz 7.5*5.0mm 請聯系我們以便獲取其它可用頻率的相關信息。
電源電壓 VCC 3.3V 5.0V 如下表所示
儲存溫度 T_stg -55°C ～ +125°C 裸存
工作溫度 T_use 如下表所示
頻率穩
定度		 f_tol 如下表所示
功耗 ICC 20mA Max. 20mA Max. f0 < 30MHz,
無負載條件
40mA Max. 30MHz ≤ f0 ≤ 75MHz,
無負載條件
50mA Max. - 75MHz < f0 ≤ 160MHz,
無負載條件
占空比 SYM 40% ～ 60% 50% VCC 極
輸出電壓 VOH 90% VCC Min. IOH=-5mA(X1A)
IOH=-8mA(D1A)
VOL 10% VCC Max. IOL=+5mA(X1A)
IOL=+8mA(D1A)
輸出
負載條件
（CMOS）		 L_CMOS 15pF Max.
輸入電壓 VIH 70% VCC Min. VIH 或 OPEN:啟用
VIL 30% VCC Max. VIL 或 GND:禁用
上升時間 /
下降時間		 tr / tf 6ns Max. 10ns Max. f0 ≤ 75MHz,
10% VCC～90% VCC極
3ns Max. - 75MHz < f0 160MHz,
10% VCC～90% VCC極
振蕩啟動
時間		 t_str 10ms Max. 在電源電壓最低時，
所需時間為0秒
頻率老化 f_aging ±5 × 10-6 / year Max. +25°C,第一年


所有晶體振蕩器和實時時鐘模塊都以IC形式提供."CSX-750FBC8000000T",
噪音
    在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象.
輸出負載
    建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
未用輸入終端的處理
    未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
熱影響
     重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
     振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
     不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作
