    進口KDS晶振,DSO221SR晶體振蕩器,進口有源晶振,1XSF006140AR

  • 編號：14202548
  • 頻率：0.2~167.0MHZ
  • 尺寸：2.5*2.0詳細瀏覽PDF文檔
  • RoHS
  • RoHS2

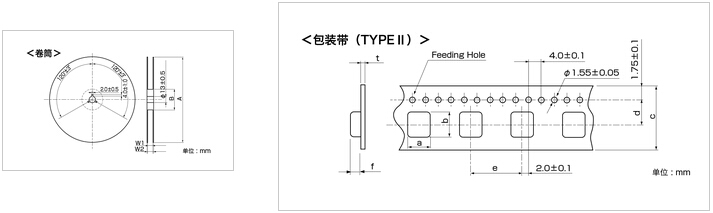

可直接驅動CMOS集成電路,"1XSF006140AR"已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15 μA以下,纏帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應).

    進口KDS晶振,DSO221SR晶體振蕩器,進口有源晶振,"1XSF006140AR"產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

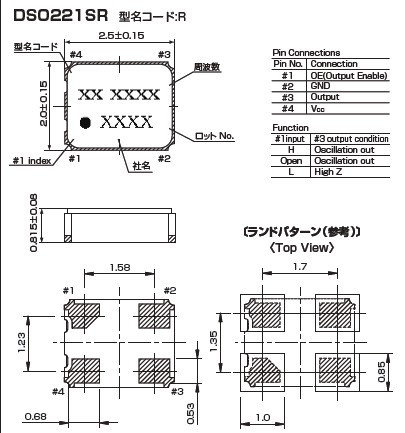

規格參數 DSO221SR
頻率范圍 0.2~167.0MHZ
電源電壓 +1.8 ~ +3.3V
消費電流 +2.0mA max ,+3.5mA max
出力電壓 0.8Vp-p min(f≤52MHZ)
溫度特征 ±2.5×10-6 max /-30~+85℃
±2.5×10-6 max /-40~+85℃(Option)
出力負荷 15pF
負荷變動特性 ±0.2×10-6 max (10KΩ//10pF ± 10%)
電源電壓特性 ±0.2×10-6 max (Vcc ± 5%)
老化率 ±1.0×10-6 max /year
起動時間 2.0ms max




     日本大真空晶振成立于1959年,從事電子元器件和電子設備的制造和銷售,主要的產品有晶體諧振器:"1XSF006140AR"晶體為消費類電子產品、工業水晶音叉晶體諧振器:音叉晶體時鐘,SMD音叉晶體.晶體振蕩器:SPXO(簡單打包的晶體振蕩器),TCXO(溫度補償晶體振蕩器),VCXO(壓控晶體振蕩器).努力繼續創造利潤和履行企業社會責任,實現以顧客為中心、創新、高效的企業管理,“依賴”是我們公司的政策.

     "1XSF006140AR"石英材料中的二氧化硅分子(SiO2) 在正常狀態下, 其電偶極是互相平衡的電中性. 在(圖二左)的二氧化硅是以二維空間的簡化圖形. 當我們在硅原子上方及氧原子下方分別給予正電場及負電場時, 空間系統為了維持電位平衡, 兩個氧原子會相互排斥, 在氧原子下方形成一個感應正電場區域, 同時在硅原子上方產生感應負電場區域. 相反的情況, 當我們在硅原子上方及氧原子下方分別給予負電場及正電場時, 兩個氧原子會相互靠近, 氧原子下方產生感應負電場,硅原子上方產生感應正電場. (圖). 然而, 氧原子的水平位置變化時, 鄰近的另一個氧原子會相對的產生排斥或吸引的力量, 迫使氧原子回到原來的空間位置. 因此, 電場的力量與原子之間的力量會相互牽動, 電場的改變與水平方向的形變是形成交互作用狀態. 這個交互作用會形成一個在石英材料耗能最小的振動狀態, 祇要由電場持續給與能量, 石英材料就會與電場之間維持一個共振的頻率. 這個壓電效應下氧原子的振幅與電場強度及電場對二氧化硅的向量角度有相對應的關系.在實際的應用上, 電場是由鍍在石英芯片上的金屬電極產生, 電場與二氧化硅的向量角度則是由石英晶棒的切割角度來決定.
