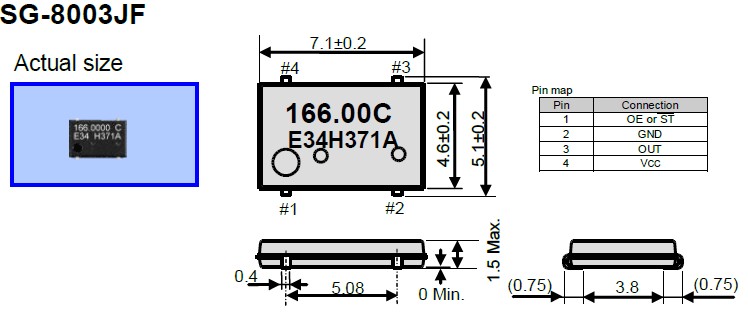

    愛普生打印機晶振,SG-8003JF振蕩器,有源晶振

  • 編號：60035048
  • 頻率：1.0~166.0MHZ
  • 尺寸：7.0*5.0mm
  • RoHS
  • RoHS2
愛普生打印機晶振,SG-8003JF振蕩器,有源晶振,在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數...


    愛普生打印機晶振,SG-8003JF振蕩器,有源晶振, 在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

晶振參數 符號  SG-8003JF
標準頻率 fo 10.0MHZ to 166.0MHZ
電源電壓 Vcc 1.8V,2.5V,3.3V
存儲溫度 T_stg -40℃~+85℃
工作溫度 T_use -20℃~+70℃
頻率公差 F_tol ±2.0 × 10-6 Max
電流消耗 Icc 15 mA MAX
輸出當前禁用 I_dis 8 mA MAX
靜態電流 I_std 50 uA MAX
對稱性 SYM 45% to 55%
輸出負載 L_CMOS 15pF Max
輸出電壓 VOH Vcc-0.4V Min
VOL 0.4V Max
上升/下降時間 tr/tf 2.7ns Max
啟動時間 T_str 5ms Max
頻率老化 F_aging ±3.0 × 10-6 / years Max



PCB設計指導
   (1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶振器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
   (2) 在設計時請參考相應的推薦封裝.
   (3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
   (4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
自動安裝時的沖擊
   自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保晶體產品未撞擊機器或其他電路板等.


     愛普生是全球技術領先企業,通過原創的“省、小、精技術”,傾力創建將人、物與信息互聯的新時代.愛普生的主要產品線涵蓋噴墨打印機、數碼打印系統、3LCD投影機以及智能眼鏡、傳感系統和工業機器人,致力于在打印、視覺交流、可穿戴設備、機器人等領域持續創新,超越顧客的期待.
     位于日本的精工愛普生公司是愛普生集團的核心企業.愛普生集團在全球設有93家公司,員工近72,000人.愛普生不斷努力減少對環境的影響,為其所在地區的發展做出貢獻,并以此為榮.
    愛普生以“省、小、精技術”為基礎,通過商品、服務、生產及銷售的每個環節提供被顧客所追求的降低環境負荷的價值.
    新的視角:實現能夠改變顧客行為和業務模式的新商品、服務、功能和使用方案,降低環境負荷.
    商品:進一步追求商品的小型輕量、節能、可循環和長壽命化,以滿足顧客需求的商品實現生命周期環境負荷減半.
    生產:配合“降低總成本活動”和“品質提高活動”,實現高效、低環境負荷的生產工藝,從而奠定降低商品環境負荷的基礎.
    環保社區:開展以商品與服務為核心的環保社區活動,為社會的可持續發展而挑戰.
