    愛普生水晶振蕩子,VG-4231CA貼片晶振,5070mm晶振,VG-4231CA 25.0000M-FGRC3

  • 編號：97287387
  • 頻率：1.000MHZ-60.000MHZ

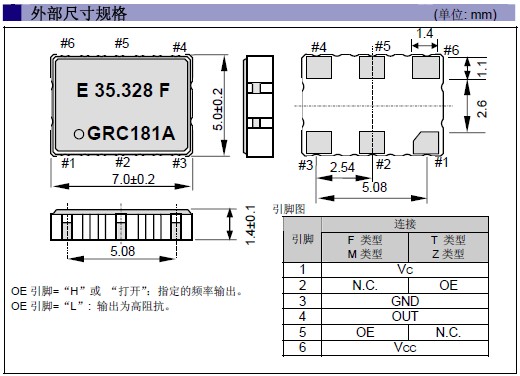

  • 尺寸：7.0*5.0mm詳細瀏覽PDF文檔
  • RoHS
  • RoHS2
愛普生水晶振蕩子,VG-4231CA晶體,"VG-4231CA 25.0000M-FGRC3"貼片晶振,頻率范圍 :1MHz to 80MHz ?電源電壓 :3.3V/5.0V??? VG-4231CA 3.3V??? VG-4232CA ?絕對頻率控制范圍 :±80x10-6,±65x10-6??? ...

       愛普生水晶振蕩子,VG-4231CA貼片晶振,5070mm晶振,"VG-4231CA 25.0000M-FGRC3",小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM.

EPSON項目 符號 VG-4231CA VG-4232CA 條件
輸出頻率范圍 f0 1.000MHz to 60.000MHz 60.001MHz to 80.000MHz 請聯系我們以便獲取其它可用頻率的相關信息。
電源電壓 VCC H:5.0V ±0.5V,
C:3.3V ±0.3V		 C:3.3V ±0.165V
壓控電壓 VC H:2.5V ±2.0V,
C:1.65V ±1.5V		 1.65V ±1.65V
儲存溫度 T_stg -40°C to +125°C -55°C to +125°C 裸存
工作溫度 T_use 如下表所示
頻率穩定度 f_tol 如下表所示 VC=2.5V(**H),VC=1.65V(**C)
功耗 ICC H:20mA Max. ,
C: 10mA Max.		 35mA Max. 無負載條件
輸出禁用電流 I_dis H:15mA Max. ,
C: 7mA Max.		 25mA Max. OE=GND
頻率控制范圍 F_cont R:±130 × 10-6 -
絕對頻率
控制范圍 *1		 APR D:±80 × 10-6 Min.,
G:±65 × 10-6 Min.		 ±50 × 10-6 Min.
調制特性 BW 15kHz Min. 5kHz Min. ±3dB（at 1kHz）
輸入電阻 Rin 50kΩ Min. 80kΩ Min. F或T類型 DC極
H:- , C:10MΩ Min. - M或Z類型
頻率變化極 - 正極
占空比 SYM 40% to 60% 45% to 55% CMOS負載:50% VCC極
輸出電壓 VOH VCC-0.4V Min. 90% VCC Min. IOH=-4mA(**H)
IOH=-0.8mA(**C)
0.4V Max. 10%VCC Max. IOL=4mA(**H )
,IOL=3.2mA(**C)
輸出負載條件
(CMOS)		 L_CMOS 15pF Max. CMOS負載
輸入電壓 VIH 70% VCC Min. OE 終端
VIL 30% VCC Max.
上升/下降時間 tr / tf 4ns Max. 5ns Max. CMOS負載:
20% VCC to 80% VCC極
振蕩啟動時間 t_str 10ms Max. 在90% VCC 時，所需時間為0秒
頻率老化 f_aging ±10 × 10-6 Max. *2 頻率穩定度包含 +25°C,10年
愛普生晶振存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
頻率穩定度 /工作溫度
VG-4231CA 頻率穩定度 工作溫度
GRC / GRH G ±50 × 10-6 -40°C to +85°C
DRC / DRH D ±35 × 10-6 -20°C to +70°C
VG-4232CA 頻率穩定度 工作溫度
GGC G ±50 × 10-6 -40°C to +85°C
JGC J ±50 × 10-6 -20°C to +70°C
KGC K ±50 × 10-6 0°C to +70°C
