    西迪斯晶振TF20,TF203P32K7680R水晶振動子

  • 編號：73330413
  • 頻率：32.768KHZ
  • 尺寸：2.0*1.2mm
  • RoHS
  • RoHS2

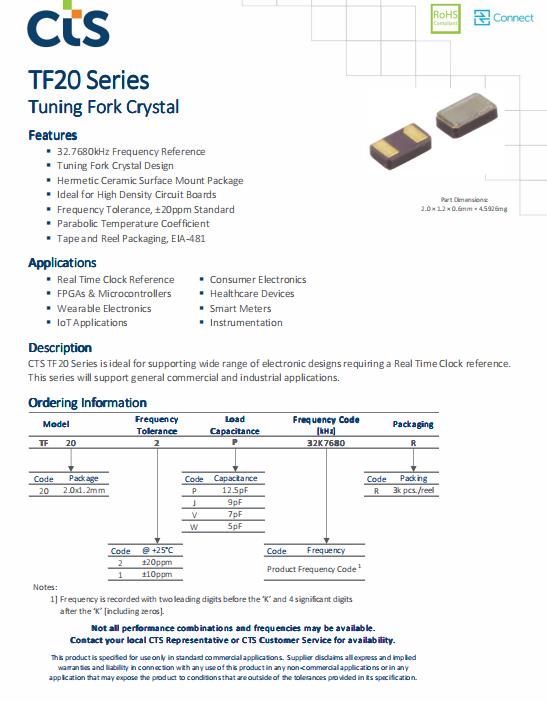

西迪斯晶振TF20,TF203P32K7680R水晶振動子,CTS晶振,無源晶振,石英晶體,貼片石英晶振,SMD晶振,無源諧振器,石英晶體諧振器,小尺寸晶振,型號TF20,編碼TF203P32K7680R是一款金屬面貼片型的音叉晶體,尺寸為2012mm,頻率為32...


    西迪斯晶振TF20,TF203P32K7680R水晶振動子,CTS晶振,無源晶振,石英晶體,貼片石英晶振,SMD晶振,無源諧振器,石英晶體諧振器,小尺寸晶振,型號TF20,編碼TF203P32K7680R是一款金屬面貼片型的音叉晶體,尺寸為2012mm,頻率為32.768KHZ,負載電容12.5pF,精度30ppm,工作溫度-40°C~+85°C,產品具備高質量高性能低損耗的特點,非常適合用于實時時鐘參考,FPGAs和微控制器,可穿戴電子,物聯網應用,消費電子,醫療保健設備,智能電表,儀表等等領域.
    TF205J32K7680R貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.西迪斯晶振TF20,TF203P32K7680R水晶振動子

TF203P32K7680R晶振   參數表
晶振規格參數 型號TF20
頻率范圍 32.768KHZ
頻率公差25℃ ±30 ppm,Standard
儲存溫度 -40°C to +85°C
工作溫度 -40°C to +85°C
負載電容 12.5pF, Series standard
并聯電容 3.0 pF typical  7.0 pF maximum
激勵功率 10 μW typical, 100 μW maximum
老化（﹢25℃） ±3 ppm/yr maximum
絕緣電阻(直流100 v) 90 kOhms
回流條件下,按JEDEC j - std - 020 +260°C maximum, 10 Seconds maximum

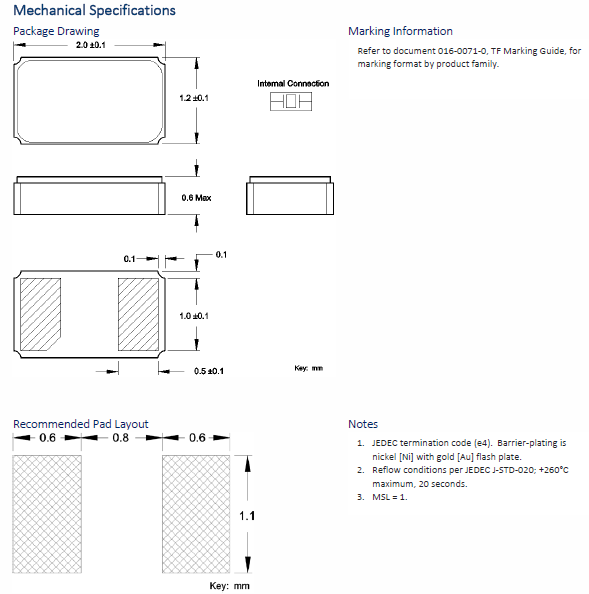

西迪斯晶振TF20,TF203P32K7680R水晶振動子  尺寸圖


     CTS晶振公司作為歐美晶振公司,主要生產產品的光和商用車產品(傳感器、執行器和踏板模塊),和電子元件產品(頻率控制設備、開關、電位器、過濾器、熱管理產品和壓電陶瓷).西迪斯晶振TF20,TF203P32K7680R水晶振動子
     CTS晶振的汽車產品部門運營多個生產地點在北美,歐洲和遠東地區.CTS汽車產品供應全球汽車oem和第二層供應商與扶輪和線性位置傳感器、旋轉執行器和電子油門踏板模塊.CTS汽車產品部門還提供商業組件,重型車輛和小型引擎市場定制的傳感和驅動組件.最近添加的CTS的汽車制造能力在東歐和中國生產設施.與操作在臺灣,中國,新加坡,以及北美,CTS的電子元件部生產一系列廣泛的頻率控制裝置,陶瓷射頻過濾器/雙工器,EMI / RFI濾波器、電容器、開關、旋轉和線性電位計、電阻和電阻/電容網絡和熱管理組件.主要市場包括醫療,國防和航空航天、工業控制、電源管理、通信、計算機和電子網絡.


TF203P32K7680R晶振  使用注意事項
    耐焊性
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD晶振使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。西迪斯晶振TF20,TF203P32K7680R水晶振動子
    PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于進口音叉晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
    存儲事項:
(1) 在更高或更低溫度或高濕度環境下長時間保存金屬面晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。 正常溫度和濕度： 溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。西迪斯晶振TF20,TF203P32K7680R水晶振動子
     本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,同時強化內外銷競爭力與提升公司形象.我們承諾將會持續維護ISO 14001環境管理和可能污染環境的因素,善盡社會責任.自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.CTS電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們無源諧振器產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.西迪斯晶振TF20,TF203P32K7680R水晶振動子
Manufacturer Part Number原廠編碼 Manufacturer廠家 Series型號 Frequency Size / Dimension 尺寸
TF202P32K7680R CTS晶振 TF20 32.768kHz 0.079" L x 0.047" W (2.00mm x 1.20mm)
TF202P32K7680R CTS晶振 TF20 32.768kHz 0.079" L x 0.047" W (2.00mm x 1.20mm)
TF202P32K7680R CTS晶振 TF20 32.768kHz 0.079" L x 0.047" W (2.00mm x 1.20mm)
TF202J32K7680R CTS晶振 TF20 32.768kHz 0.079" L x 0.047" W (2.00mm x 1.20mm)
TF203P32K7680R CTS晶振 TF20 32.768kHz 0.079" L x 0.047" W (2.00mm x 1.20mm)
TF203J32K7680R CTS晶振 TF20 32.768kHz 0.079" L x 0.047" W (2.00mm x 1.20mm)
TF205P32K7680R CTS晶振 TF20 32.768kHz 0.079" L x 0.047" W (2.00mm x 1.20mm)
TF205J32K7680R CTS晶振 TF20 32.768kHz 0.079" L x 0.047" W (2.00mm x 1.20mm)
