首頁歐美晶振ConnorWinfield晶振DOT050F-020.0M,TCXO晶振,6G模塊晶振

    DOT050F-020.0M,TCXO晶振,6G模塊晶振

  • 編號：83586601
  • 頻率：20MHz
  • 尺寸：9x14mm
  • RoHS
  • RoHS2
美國進口晶振,康納溫菲爾德晶振,DOT050F有源晶振,DOT050F-020.0M晶振,石英晶體振蕩器,TCXO晶振,LVCMOS輸出晶振,頻率20MHz,電壓3.3V,工作溫度0~70°C,頻率穩定性50ppb,高頻率穩定性晶振,高品質晶振,6G模塊晶振,光纖通道...


DOT050F-020.0M,TCXO晶振,6G模塊晶振,美國進口晶振,康納溫菲爾德晶振,DOT050F有源晶振,DOT050F-020.0M晶振,石英晶體振蕩器,TCXO晶振,LVCMOS輸出晶振,頻率20MHz,電壓3.3V,工作溫度0~70°C,頻率穩定性50ppb,高頻率穩定性晶振,高品質晶振,6G模塊晶振,光纖通道晶振,航空電子設備晶振,微處理時鐘晶振,電信設備晶振.
DOT050F-020.0M,TCXO晶振,6G模塊晶振特點：
•3.3 Vdc操作
•頻率穩定性:50 ppb
•溫度范圍:0至70°C
•LVCMOS輸出邏輯
• 9x 14mm SMT封裝
•帶卷包裝
•符合RoHS標準/無鉛

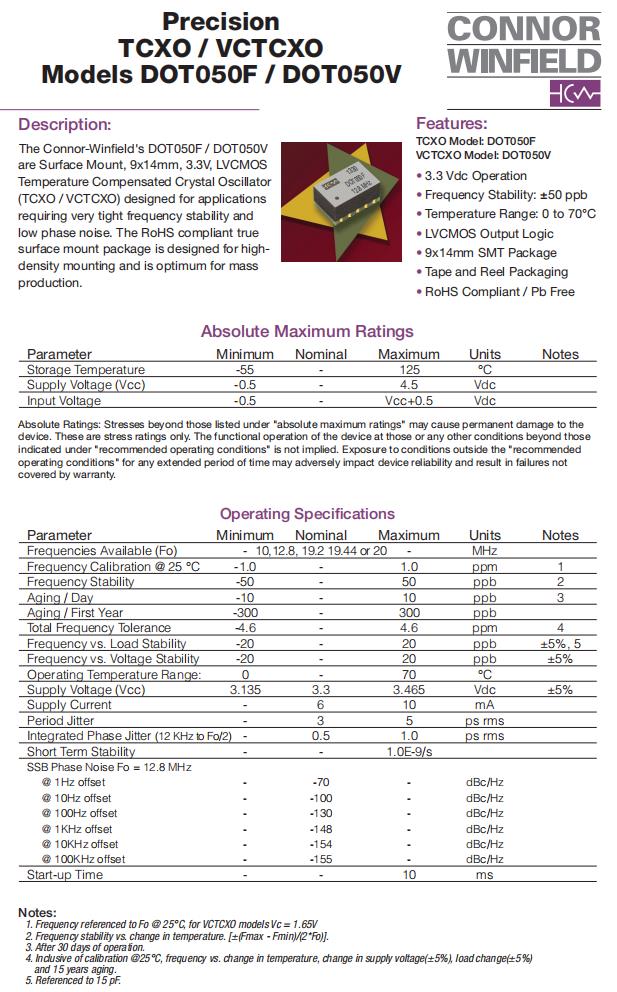

DOT050F-020.0M,TCXO晶振,6G模塊晶振參數表
項目 規格說明
額定頻率 20MHz
頻率公差 @ 25ºC ±1 ppm
頻率穩定性
±50 ppb
電源電壓變化(Vcc±5%) ±20 ppb
負載系數(±5%） ±20  ppb
老化 ±300 ppb
電源電壓(Vcc) 3.3V
電源電流(Icc) 10mA Max
周期抖動 5ps rms Max
積分相位抖動(帶寬=12 Khz至20 MHz) 1ps rms Max
20MHz時的SSB相位噪聲：
@ 1Hz offset
@ 10Hz offset
@ 100Hz offset
@ 1KHz offset
@ 10KHz offset
@ 100KHz offset
-70dBc/Hz
-100dBc/Hz
-130dBc/Hz
-148dBc/Hz
-154dBc/Hz
-155dBc/Hz
輸出負載電阻 10K Ohm
工作溫度 0~+70°C
負載 15pF
啟動時間 10ms max.
50% Vcc時的占空比 45%min
55%max
上升/下降時間10%至90% 8ns max

電壓（高）（VOh）
（低）（VOl）

 90%Vcc  Vdc  Min
 10%Vcc  Vdc max
儲存溫度
-55~125°C

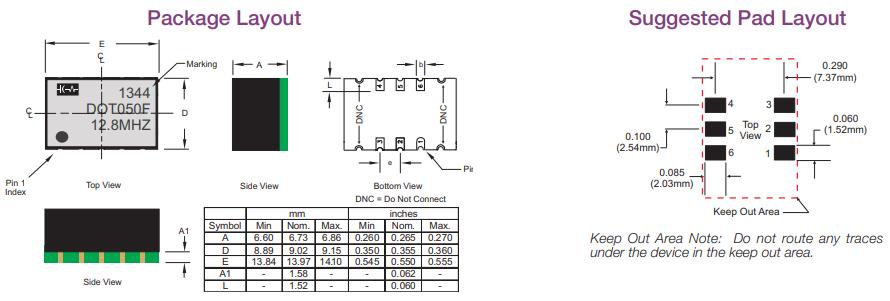

DOT050F-020.0M,TCXO晶振,6G模塊晶振尺寸圖
原廠編碼 生產廠家 型號 頻率 頻率穩定度 頻率偏差 負載電容 ESR電阻 工作溫度
CS-018-114.285M Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
CS-018-114.285M Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
CS-018-114.285M Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
CS-023-114.285M Connor-Winfield CS-023 114.285MHz ±20ppm ±20ppm 18pF 80 Ohm -40°C ~ 85°C
CS-023-114.285M Connor-Winfield CS-023 114.285MHz ±20ppm ±20ppm 18pF 80 Ohm -40°C ~ 85°C
CS-023-114.285M Connor-Winfield CS-023 114.285MHz ±20ppm ±20ppm 18pF 80 Ohm -40°C ~ 85°C
XL-1C-010.0M Connor-Winfield XL-1C 10MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-010.0M Connor-Winfield XL-1C 10MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-010.0M Connor-Winfield XL-1C 10MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-012.0M Connor-Winfield XL-1C 12MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-012.0M Connor-Winfield XL-1C 12MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-012.0M Connor-Winfield XL-1C 12MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-020.0M Connor-Winfield XL-1C 20MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-020.0M Connor-Winfield XL-1C 20MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-020.0M Connor-Winfield XL-1C 20MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-016.0M Connor-Winfield XL-1C 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-016.0M Connor-Winfield XL-1C 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-016.0M Connor-Winfield XL-1C 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-012.0M Connor-Winfield XM-1 12MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-012.0M Connor-Winfield XM-1 12MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-012.0M Connor-Winfield XM-1 12MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-016.0M Connor-Winfield XM-1 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-016.0M Connor-Winfield XM-1 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-016.0M Connor-Winfield XM-1 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-010.0M Connor-Winfield XM-1 10MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-010.0M Connor-Winfield XM-1 10MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-010.0M Connor-Winfield XM-1 10MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
CS-034-040.0M Connor-Winfield CS-034 40MHz ±50ppm ±30ppm 10pF 25 Ohm -40°C ~ 85°C
CS-034-040.0M Connor-Winfield CS-034 40MHz ±50ppm ±30ppm 10pF 25 Ohm -40°C ~ 85°C
CS-034-040.0M Connor-Winfield CS-034 40MHz ±50ppm ±30ppm 10pF 25 Ohm -40°C ~ 85°C
CS-043-048.0M Connor-Winfield CS-043 48MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-043-048.0M Connor-Winfield CS-043 48MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-043-048.0M Connor-Winfield CS-043 48MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-044-054.0M Connor-Winfield CS-044 54MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-044-054.0M Connor-Winfield CS-044 54MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-044-054.0M Connor-Winfield CS-044 54MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
XL-1C-018.432M Connor-Winfield XL-1C 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-018.432M Connor-Winfield XL-1C 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-018.432M Connor-Winfield XL-1C 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-018.432M Connor-Winfield XM-1 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-018.432M Connor-Winfield XM-1 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-018.432M Connor-Winfield XM-1 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
CS-018-114.285MHZ Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
