首頁歐美晶振ConnorWinfield晶振TX14-0523T-032.0M,TCXO長方形鐘振,6G無線通信晶振

    TX14-0523T-032.0M,TCXO長方形鐘振,6G無線通信晶振

  • 編號：91245589
  • 頻率：32MHz
  • 尺寸：20.32×7.87mm
  • RoHS
  • RoHS2
Connor-Winfield晶振,TX14有源晶振,TX14-0523T-032.0M晶振,TCXO長方形鐘振,石英晶體振蕩器,頻率32MHz,電壓3.3V,工作溫度-40~85°C,頻率穩定性0.5ppm,低相噪晶振,高頻率穩定性晶振,6G無線通信晶振,IEEE 1588應用晶振,顯...


TX14-0523T-032.0M,TCXO長方形鐘振,6G無線通信晶振,Connor-Winfield晶振,TX14有源晶振,TX14-0523T-032.0M晶振,TCXO長方形鐘振,石英晶體振蕩器,頻率32MHz,電壓3.3V,工作溫度-40~85°C,頻率穩定性0.5ppm,低相噪晶振,高頻率穩定性晶振,6G無線通信晶振,IEEE 1588應用晶振,顯卡晶振,測試與測量設備晶振,以太網時鐘晶振.

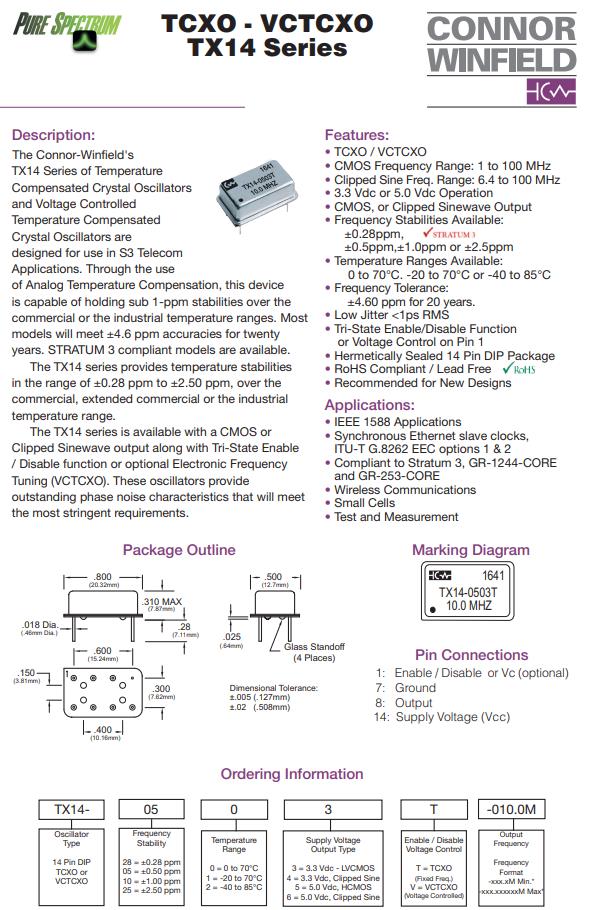

TX14-0523T-032.0M,TCXO長方形鐘振,6G無線通信晶振特點：
•TCXO或VCTCXO
•3.3伏直流電或5.0伏直流電運行
•CMOS頻率范圍：1 to 100 MHz
•Clipped Sine 頻率范圍: 6.4 to 100 MHz
•CMOS或削波正弦波輸出
•可用的頻率穩定性: 0.28 ppm、0.5 ppm、1.0 ppm、2.5ppm
•可用的溫度范圍: 0至70攝氏度、-20至70攝氏度或-40至85攝氏度
•符合RoHS標準/無鉛
•低抖動< 1 ps RMS
•三態啟用/禁用功能或引腳1上的電壓控制
•密封14引腳DIP封裝
•推薦用于新設計
TX14-0523T-032.0M,TCXO長方形鐘振,6G無線通信晶振參數表
項目 規格說明
額定頻率 32MHz
頻率公差 @ 25ºC ±1 ppm
頻率穩定性
±0.5 ppm
電源電壓變化(Vcc±5%) ±50 ppb
負載系數(±5%） ±50 ppb
老化 ±3 ppm
電源電壓(Vcc) 3.3V
電源電流(Icc) 6mA Max
周期抖動 5ps rms Max
積分相位抖動(帶寬=12 Khz至20 MHz) 1ps rms Max
20MHz時的SSB相位噪聲：
@ 10Hz offset
@ 100Hz offset
@ 1KHz offset
@ 10KHz offset
@ 100KHz offset
-100dBc/Hz
-130dBc/Hz
-145dBc/Hz
-154dBc/Hz
-155dBc/Hz
輸出負載電阻 10K Ohm
工作溫度 -40~+85°C
負載 15pF
啟動時間 1ms max.
50% Vcc時的占空比 45%min
55%max
上升/下降時間10%至90% 8ns max

電壓（高）（VOh）
（低）（VOl）

 90%Vcc  Vdc  Min
 10%Vcc  Vdc max
儲存溫度
-55~125°C

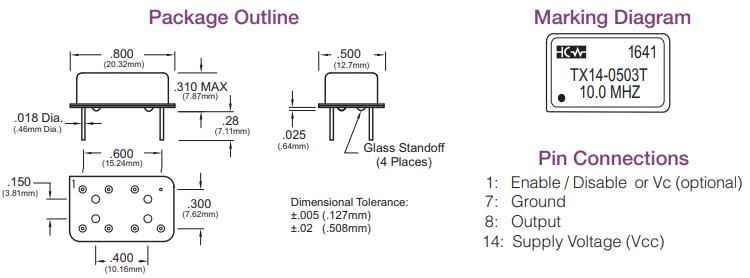

TX14-0523T-032.0M,TCXO長方形鐘振,6G無線通信晶振尺寸圖
原廠編碼 生產廠家 型號 頻率 頻率穩定度 頻率偏差 負載電容 ESR電阻 工作溫度
CS-018-114.285M Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
CS-018-114.285M Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
CS-018-114.285M Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
CS-023-114.285M Connor-Winfield CS-023 114.285MHz ±20ppm ±20ppm 18pF 80 Ohm -40°C ~ 85°C
CS-023-114.285M Connor-Winfield CS-023 114.285MHz ±20ppm ±20ppm 18pF 80 Ohm -40°C ~ 85°C
CS-023-114.285M Connor-Winfield CS-023 114.285MHz ±20ppm ±20ppm 18pF 80 Ohm -40°C ~ 85°C
XL-1C-010.0M Connor-Winfield XL-1C 10MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-010.0M Connor-Winfield XL-1C 10MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-010.0M Connor-Winfield XL-1C 10MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-012.0M Connor-Winfield XL-1C 12MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-012.0M Connor-Winfield XL-1C 12MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-012.0M Connor-Winfield XL-1C 12MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-020.0M Connor-Winfield XL-1C 20MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-020.0M Connor-Winfield XL-1C 20MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-020.0M Connor-Winfield XL-1C 20MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-016.0M Connor-Winfield XL-1C 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-016.0M Connor-Winfield XL-1C 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-016.0M Connor-Winfield XL-1C 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-012.0M Connor-Winfield XM-1 12MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-012.0M Connor-Winfield XM-1 12MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-012.0M Connor-Winfield XM-1 12MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-016.0M Connor-Winfield XM-1 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-016.0M Connor-Winfield XM-1 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-016.0M Connor-Winfield XM-1 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-010.0M Connor-Winfield XM-1 10MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-010.0M Connor-Winfield XM-1 10MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-010.0M Connor-Winfield XM-1 10MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
CS-034-040.0M Connor-Winfield CS-034 40MHz ±50ppm ±30ppm 10pF 25 Ohm -40°C ~ 85°C
CS-034-040.0M Connor-Winfield CS-034 40MHz ±50ppm ±30ppm 10pF 25 Ohm -40°C ~ 85°C
CS-034-040.0M Connor-Winfield CS-034 40MHz ±50ppm ±30ppm 10pF 25 Ohm -40°C ~ 85°C
CS-043-048.0M Connor-Winfield CS-043 48MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-043-048.0M Connor-Winfield CS-043 48MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-043-048.0M Connor-Winfield CS-043 48MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-044-054.0M Connor-Winfield CS-044 54MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-044-054.0M Connor-Winfield CS-044 54MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-044-054.0M Connor-Winfield CS-044 54MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
XL-1C-018.432M Connor-Winfield XL-1C 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-018.432M Connor-Winfield XL-1C 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-018.432M Connor-Winfield XL-1C 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-018.432M Connor-Winfield XM-1 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-018.432M Connor-Winfield XM-1 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-018.432M Connor-Winfield XM-1 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
CS-018-114.285MHZ Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
