首頁歐美晶振Statek晶振,CX1VSM晶振,高質量石英晶體

    Statek晶振,CX1VSM晶振,高質量石英晶體

  • 編號：7364332
  • 頻率：32.768KHZ

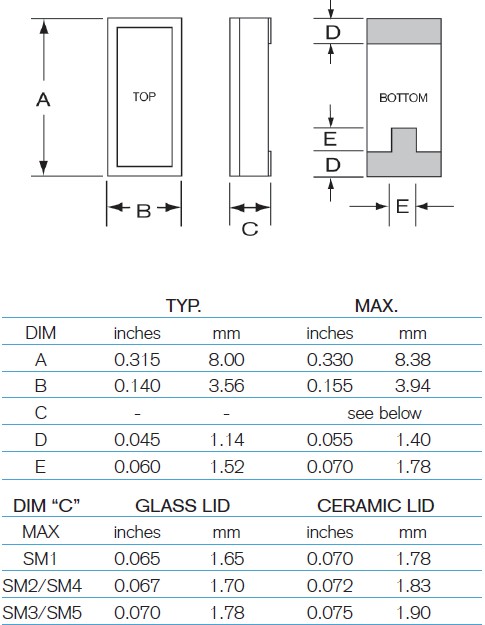

  • 尺寸：8.0*3.56*1.65mm
  • RoHS
  • RoHS2
貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度...

　   Statek晶振,CX1VSM晶振,高質量石英晶體.貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD,SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
　   石英晶振真空退火技術:晶振高真空退火處理是消除進口晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.
        Statek石英晶振公司是設計和制造高可靠性頻率控制產品的領導者,它宣布了DFXO石英晶體振蕩器的發布.微分輸出石英晶體振蕩器可用LVDS和LVPECL輸出.這5毫米x7毫米高頻(20 MHz到300mhz)振蕩器的特點是低相位噪聲和低相位抖動，達到155.52 MHz的基本晶體頻率.適用于Xilinx FPGA參考時鐘應用.提出了擴展工業溫度范圍(-40°C + 105°C).內部解耦電容;不需要外部電容器.

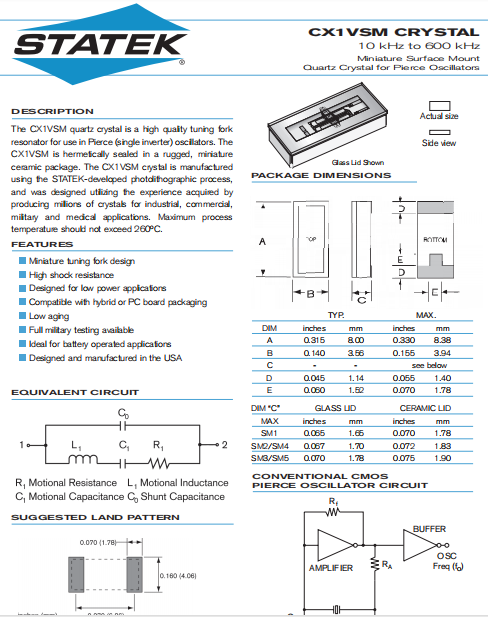

Statek晶振 單位 CX1VSM晶振 石英晶振基本條件
標準頻率 f_nom 10kHz~600kHz 標準頻率
儲存溫度 T_stg -55°C~+125°C 裸存
工作溫度 T_use -10℃~+70℃
-40℃~+85℃
-55℃~+125℃		 標準溫度
激勵功率 DL 1.0μW Max. 推薦:100μW ～ 300μW
頻率公差 f_— l ±30ppm
±50ppm
±100ppm
±200ppm		 +25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息, http://www.dxwyp.cn/
頻率溫度特征 f_tem ±50× 10-6 /-30°C～+85°C 超出標準的規格請聯系我們.
負載電容 C 4.0pF
5.0pF
8.0pF
9.0pF
10.0pF
11.0pF		 不同負載要求,請聯系我們.
串聯電阻(ESR) R1 如下表所示 -10°C— +60°C, DL = 100μW
頻率老化 f_age ±5 × 10-6 / year Max. +25°C,第一年
     通電
不建議從中間電位和/或極快速通電,否則會導致有源晶振無法產生振蕩和/或非正常工作.32.768K晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.
     清洗
關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.
     撞擊
雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性,但如果掉到地板上或者受到過度的撞擊,以防萬一還是要檢查特性后再使用.智能家電晶振產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響.在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊.基于超聲波焊接的貼裝以及加工會使得貼片晶體產品(諧振器、振蕩器、聲表面濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.
     引線類型產品
當引線彎折、成型以及貼裝到印制電路板時,請注意避免對基座玻璃部分施加壓力.否則有可能導致玻璃出現裂痕,從而引起性能劣化.
     保管
保管在高溫多濕的場所可能會導致端子軟焊性的老化.請在沒有直射陽光,不發生結露的場所保管.
      Statek晶振環境影響的最小化:遵照社會的期望,改進我們的環境行為,我們將通過有效利用森林、能源以及其它資源,減少各種形式的廢物來實現這一承諾.
      加強環境意識教育,提高全員環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器TCXO、恒溫晶體振蕩器OCXO,晶振,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響.
      Statek晶振環境管理體系:在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標.
      環境行為評價:評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.
