首頁歐美晶振Geyer晶振,KXO-V94晶振,普通有源晶體振蕩器

    Geyer晶振,KXO-V94晶振,普通有源晶體振蕩器

  • 編號：94191489
  • 頻率：1~80MHz
  • 尺寸：2.0*1.6*0.8mm
  • RoHS
  • RoHS2
小型時鐘晶體振蕩器具有小型,薄型,輕型的貼片晶振石英晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮...

　  Geyer晶振,KXO-V94晶振,普通有源晶體振蕩器.貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
　  超小型、超低頻石英晶振晶片的邊緣處理技術:是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題,為壓電石英晶振行業的技術難題之一.我公司康華爾電子具體解決的辦法是使用高速倒邊方式,通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使石英晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.
        作為一個可靠的,成功的合作伙伴,我們非常重視在開發階段與客戶的密切合作.這使我們能夠確保我們能夠為您提供您想要的和需要的.高素質的開發和服務團隊以及丹麥的高端有源晶振生產確保我們在任何時候都能完全滿足這一要求.因此,我們公司通過了DIN ISO 9001:2008認證,這幾乎是不言而喻的.

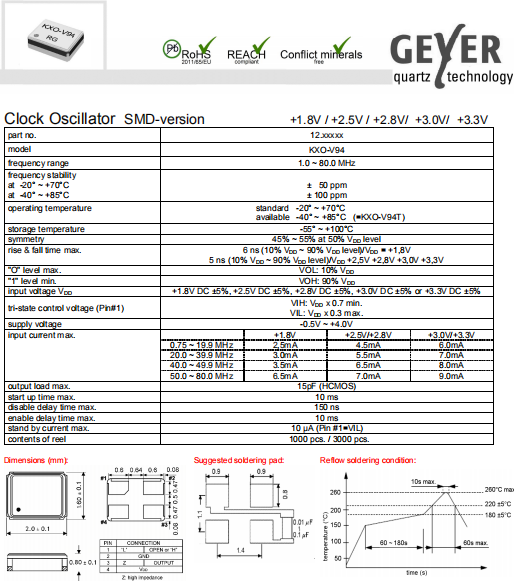

型號 符號 KXO-V94
輸出方式 - HCMOS
輸出頻率范圍 fo 1~80MHz
電源電壓 VCC +1.8V~+3.3V
頻率公差
（含常溫偏差）		 f_tol ±50ppm，±100ppm
保存溫度范圍 T_stg -55℃~+100℃
運行溫度范圍 T_use -20℃~+70℃
-40℃~+85℃
消耗電流 ICC 45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"） I_std 10μA max.
輸出負載 Load-R 15pF
波形對稱 SYM 45~55% [at outputs cross point]
上升時間 下降時間 tr, tf 0.5ns max. [20~80% Output, OutputN]
    電源線路
電源的線路阻抗應盡可能低.
    輸出負載
建議將輸出負載安裝在盡可能靠近石英TCXO振蕩器的地方(在20mm范圍之間).
    未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
    熱影響
重復的溫度巨大變化可能會降低受損害的有源2016晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
    安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
    通電
不建議從中間電位和/或極快速通電,否則會導致有源貼片晶振無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.
    清洗
關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體振蕩器產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.
      GEYER晶振,貼片晶振,石英晶體振蕩器在“制造、使用、有效利用、再利用”這樣一個產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.
      GEYER集團將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
      GEYER晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.
      對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平.
