    MTRONPTI晶振,M1253晶振,貼片無源晶振

  • 編號：17935531
  • 頻率：12~54MHz

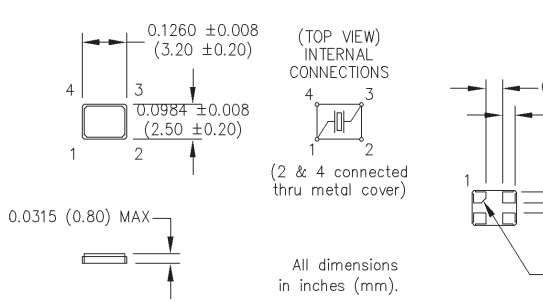

  • 尺寸：3.2*2.5*0.8mm
  • RoHS
  • RoHS2
貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片高精度晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應...

　   MTRONPTI晶振,M1253晶振,貼片無源晶振.3225mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的3225晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.
　   石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.
        MtronPTI與基礎材料科學和制造的完全控制垂直整合,為高可靠性高性能互聯網數據定時,公共安全和軍用/航空通信與控制,儀器儀表和能源管理應用提供解決方案.基于佛羅里達州奧蘭多市的設計,銷售以及在北美,亞洲和歐洲的美國進口晶振生產基地,MtronPTI是LGL集團（NYSE MKT:LGL）的子公司.一對一的技術關系,廣泛的表征和長期應用支持使MtronPTI成為降低下一個通信系統或儀器項目風險并降低成本的首選.

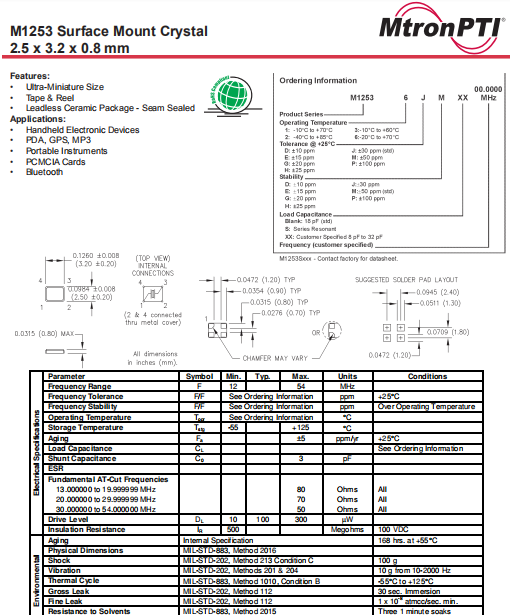

MTRONPTI晶振 單位 M1253晶振 石英晶振基本條件
標準頻率 f_nom 12~54MHz 標準頻率
儲存溫度 T_stg -55°C～+125°C 裸存
工作溫度 T_use -10℃~+60℃
-10℃~+70℃
-20℃~+70℃
-40℃~+85℃		 標準溫度
激勵功率 DL 1.0μW Max. 推薦:100μW ～ 300μW
頻率公差 f_— l ±10ppm
±15ppm
±20ppm
±25ppm
±30ppm
±50ppm
±100ppm		 +25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息, http://www.dxwyp.cn/
頻率溫度特征 f_tem ±50× 10-6 /-30°C～+85°C 超出標準的規格請聯系我們.
負載電容 C 18pF，8pF~32pF 不同負載要求,請聯系我們.
串聯電阻(ESR) R1 如下表所示 -10°C— +60°C, DL = 100μW
頻率老化 f_age ±5 × 10-6 / year Max. +25°C,第一年
     電源線路
電源的線路阻抗應盡可能低.
    輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體諧振器的地方(在20mm范圍之間).
    未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
    熱影響
重復的溫度巨大變化可能會降低受損害的無源SMD晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
    安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
    通電
不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.
    激勵功率
在壓電石英晶體單元上施加過多驅動力,會導致智能手環晶振特性受到損害或破壞.電路設計必須能夠維持適當?shù)募罟β?請參閱“激勵功率”章節內容).
    負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容).
    負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
      美國MtronPTI晶振將:通過適當控制環境影響的物質,減少能源的使用,以達到節約能源和節約資源的目的.有效利用資源,防止環境污染,減少和妥善處理廢物,包括再利用和再循環.
      美國MtronPTI晶振遵守法規和監管要求,從事環保產品的開發.環境政策,在其業務活動的所有領域,從開發、生產和銷售的壓電石英晶體元器件、壓電石英晶體、環保晶體、壓電陶瓷諧振器,集團業務政策促進普遍信任的環境管理活動.
      通過開展節能活動和減少二氧化碳排放防止全球變暖.避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產.遵守有關環境保護的法律、標準、協議和任何公司承諾的其他要求.根據環境方針制定環境目標和目標,同時促進這些活動,并定期檢討環境管理體系的持續改進.在我們的環境政策中教育所有員工和為我們的團隊工作的人,通過教育和提高意識來提高他們的環保意識.確保公眾環境保護活動的信息公開.
      MtronPTI晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的.
