首頁歐美晶振VECTRON晶振,VC-801晶振,普通有源晶振

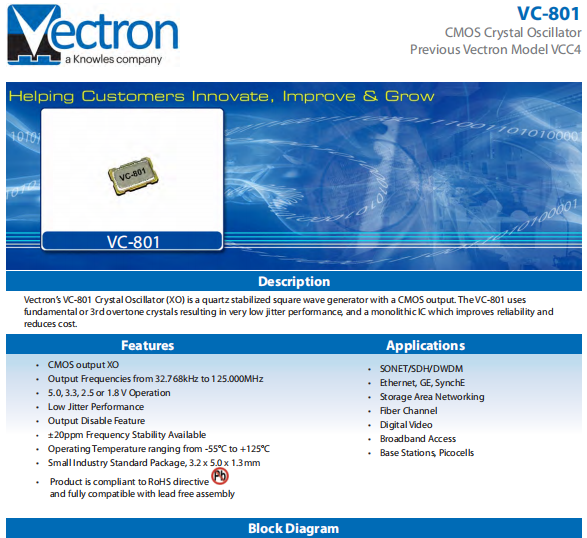

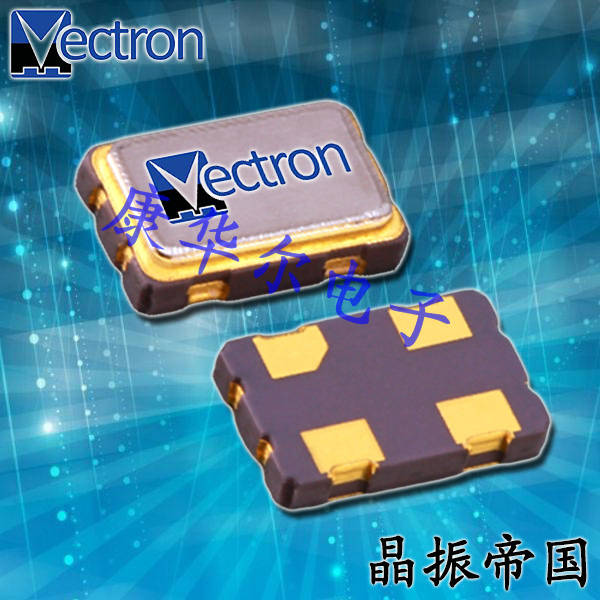

    VECTRON晶振,VC-801晶振,普通有源晶振

  • 編號：60655103
  • 頻率：32.768kHz~125.000MHz

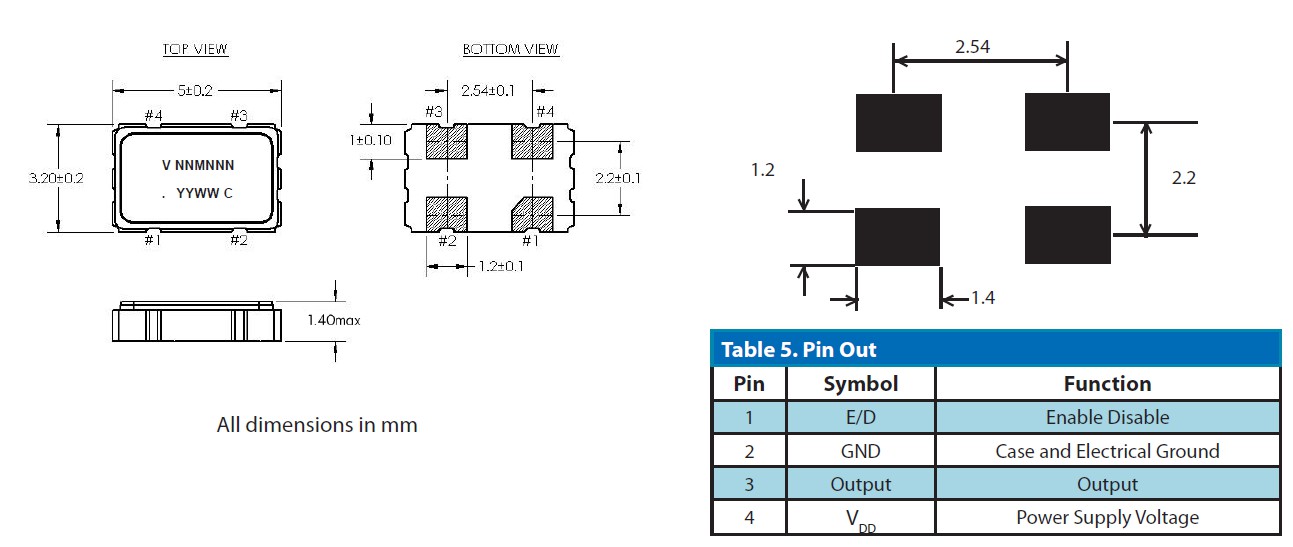

  • 尺寸：5.0*3.2*1.4mm
  • RoHS
  • RoHS2
5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕...

　   VECTRON晶振,VC-801晶振,普通有源晶振.貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求
　  石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.
.
        Vectron國際公司既是一個產品制造商,也是一個解決方案提供商,以其獨特的技術領先,但總是準備設計和設計定制解決方案,在那里需要.美國威克創抯核心競爭力結合了經典的水晶,看到技術和復雜的集成電路和先進的包裝.除了這些偉大的創新能力之外,Vectron維管進口晶振還致力于非常靈活和專注于服務,快速和專業地幫助客戶創新、改進和發展他們的業務.

型號 符號 VC-801晶振
WC - CMOS
輸出頻率范圍 fo 32.768kHz~125.000MHz
電源電壓 VCC +1.8V，+2.5V，+3.3V，+5.0V
頻率公差
（含常溫偏差）		 f_tol ±20ppm
保存溫度范圍 T_stg -55℃~+125℃
運行溫度范圍 T_use -55℃~+125℃
消耗電流 ICC 45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"） I_std 10μA max.
輸出負載 Load-R 15pF
波形對稱 SYM 45~55% [at outputs cross point]
上升時間 下降時間 tr, tf 0.5ns max. [20~80% Output, OutputN]
     負極電阻
除非振蕩回路中分配足夠多的負極電阻,否則5032晶振或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容)
     負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
     晶體振蕩器和實時時鐘模塊
所有石英晶體壓控控制振蕩器和實時時鐘模塊都以IC形式提供.
     噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
     電源線路
電源的線路阻抗應盡可能低.
     輸出負載
建議將輸出負載安裝在盡可能靠近有源晶振的地方(在20mm范圍之間).
     未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
     激勵功率
在晶體單元上施加過多驅動力,會導致石英低功耗晶振特性受到損害或破壞.電路設計必須能夠維持適當?shù)募?lì)功率(請參閱“激勵功率”章節內容).
      Vectron晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.Vectron晶振集團將:不論何時何地盡可能的進行源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.
      Vectron晶振集團將確保其進口SPXO晶振產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環?；顒?dòng). 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.
      Vectron集團將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
