首頁進口晶振愛普生晶振SG2016VGN200.000000MHzCDHPZA-LVDS差分晶體-低相位抖動晶振

    SG2016VGN200.000000MHzCDHPZA-LVDS差分晶體-低相位抖動晶振

  • 編號：34313551
  • 頻率：200MHz
  • 尺寸：2.0×1.6×0.63 mm
  • RoHS
  • RoHS2
日本愛普生晶振,進口有源晶振,SG2016VGN石英晶體振蕩器 ,SG2016VGN200.000000MHzCDHPZA晶振,LVDS差分晶體,低相位抖動晶振,耐高溫晶振,頻率200MHz,電壓3.3V,頻率穩定性25ppm,尺寸2016mm,工作溫度-40~105°C,GPS導航晶振...


SG2016VGN200.000000MHzCDHPZA-LVDS差分晶體-低相位抖動晶振 ,日本愛普生晶振,進口有源晶振,SG2016VGN石英晶體振蕩器 ,SG2016VGN200.000000MHzCDHPZA晶振,LVDS差分晶體,低相位抖動晶振,耐高溫晶振,頻率200MHz,電壓3.3V,頻率穩定性25ppm,尺寸2016mm,工作溫度-40~105°C,GPS導航晶振,汽車影音控制器晶振,道路交通燈控制器晶振,無線通訊設備晶振.

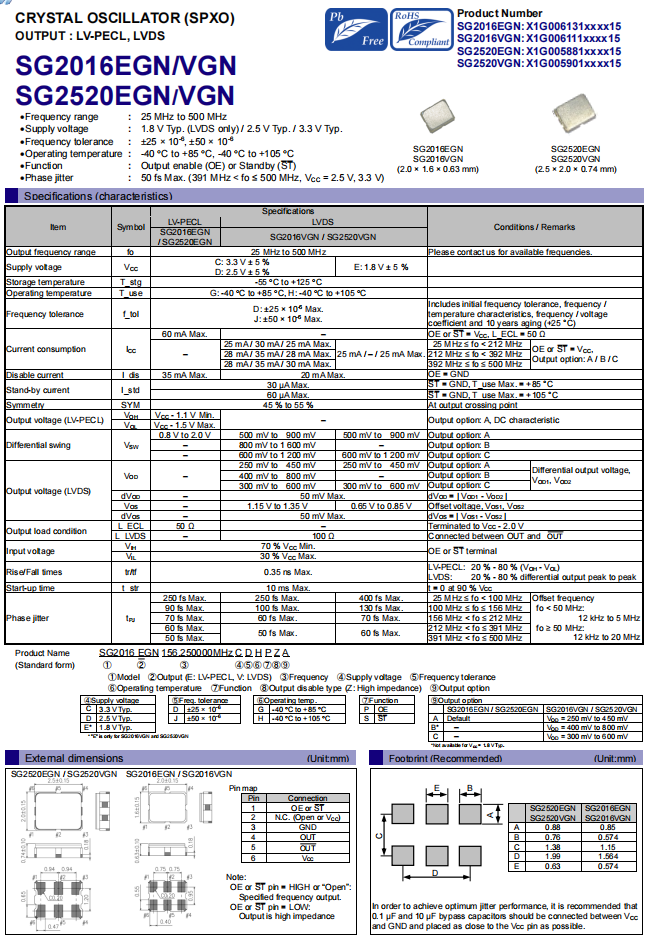

SG2016VGN200.000000MHzCDHPZA-LVDS差分晶體-低相位抖動晶振特點：
●頻率范圍:25MHz ~ 500MHz
●電源電壓:1.8 V(僅限LVDS) / 2.5 V/ 3.3 V類型
●頻率公差:±25 × 10-6，±50 × 10-6
●工作溫度:-40°C至+85°C，-40°C至+105°C
●功能:輸出使能(OE)或待機(S′T′)
●相位抖動:最大50 fs(391 MHz < o≤500 MHz, VCC = 2.5 V, 3.3 V)
SG2016VGN200.000000MHzCDHPZA-LVDS差分晶體-低相位抖動晶振參數表
項目 符號 規格說明 條件
額定頻率 f_nom 200MHz 請聯系我們以便獲取其它可用頻率的相關信息
電源電壓 Vcc 3.3V
儲存溫度 T_stg -55℃~+125℃ 裸存
工作溫度 T_use -40℃~ +105℃
頻率公差（標準） f_tol ±25 ppm +25℃,超出標準的規格說明請聯系我們以便獲取相關信息
電流消耗 f_tem 25mA Max
25 MHz ≤ fo < 212 MHz
禁用電流 I_dis 20mA Max OE=GND
對稱性（占空比） SYM 45%~55% 在輸出交叉點
輸出電壓 VOD 250mV to 450mV
Differential output voltage,VOD1, VOD2
Offset voltage, VOS1, VOS2
VOS 1.15V to 1.35V
輸出負載條件 L_LVDS 100Ω
Connected between OUT and OUT
輸入電壓 VIH 70%Vcc Min
OE or ST terminal
VIL 30%Vcc Max
上升下降時間 tr/tf 0.35ns Max
LVDS:20 % - 80 % differential output peak to peak
起始時間 t str 10ms Max Time at minimum supply voltage to be 0
相位抖動 tpj 60fs Max
156 MHz < fo ≤ 212 MHz

SG2016VGN200.000000MHzCDHPZA-LVDS差分晶體-低相位抖動晶振 尺寸圖
編碼 型號 頻率 LxWxH/尺寸 輸出方式 電源電壓 工作溫度
X1G0058810001 SG2520EGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LV-PECL 3.135 to 3.465 V -40 to 85 °C
X1G0058810002 SG2520EGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LV-PECL 3.135 to 3.465 V -40 to 85 °C
X1G0058810003 SG2520EGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LV-PECL 2.375 to 2.625 V -40 to 85 °C
X1G0058810005 SG2520EGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LV-PECL 3.135 to 3.465 V -40 to 105 °C
X1G0059010001 SG2520VGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 3.135 to 3.465 V -40 to 85 °C
X1G0059010002 SG2520VGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 1.710 to 1.890 V -40 to 85 °C
X1G0059010003 SG2520VGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.375 to 2.625 V -40 to 85 °C
X1G0059010004 SG2520VGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 3.135 to 3.465 V -40 to 105 °C
X1G0059010006 SG2520VGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.375 to 2.625 V -40 to 85 °C
X1G0059010007 SG2520VGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 1.710 to 1.890 V -40 to 105 °C
X1G0059010008 SG2520VGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.375 to 2.625 V -40 to 105 °C
X1G0059210001 SG2520EHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LV-PECL 3.135 to 3.465 V -40 to 85 °C
X1G0059410001 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 3.135 to 3.465 V -40 to 85 °C
X1G0059410002 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.375 to 2.625 V -40 to 85 °C
X1G0059410003 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 1.710 to 1.890 V -40 to 105 °C
X1G0059410004 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 1.710 to 1.890 V -40 to 85 °C
X1G0059410005 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 3.135 to 3.465 V -40 to 105 °C
X1G0059410006 SG2520VHN 155.520000 MHz 2.50 x 2.00 x 0.84 mm LVDS 3.135 to 3.465 V -40 to 85 °C
X1G0059410007 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 1.710 to 1.890 V -40 to 85 °C
X1G0059410008 SG2520VHN 174.703000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.375 to 2.625 V -40 to 85 °C
X1G0059410009 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.375 to 2.625 V -40 to 105 °C
X1G0059410010 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 3.135 to 3.465 V -40 to 85 °C
X1G0059410011 SG2520VHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LVDS 1.710 to 1.890 V -40 to 85 °C
X1G0059410603 SG2520VHN 400.000000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.970 to 3.465 V -40 to 85 °C
X1G0059410604 SG2520VHN 400.000000 MHz 2.50 x 2.00 x 0.84 mm LVDS 2.970 to 3.465 V -40 to 85 °C
X1G0059410605 SG2520VHN 467.529297 MHz 2.50 x 2.00 x 0.84 mm LVDS 1.710 to 1.890 V -40 to 85 °C
