    MERCURY晶振,Oscillator,HM53Y振蕩器

  • 編號：86156343
  • 頻率：10~160MHZ

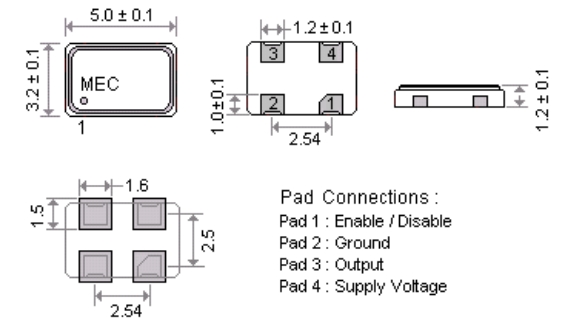

  • 尺寸：5.0*3.2mm
  • RoHS
  • RoHS2
石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術:是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等...

　　MERCURY晶振,Oscillator,HM53Y振蕩器.貼片有源石英晶振是指在普通無源晶體上增加了電壓,內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使組件在真空下電阻減小;3.氣密性高.此技術為研發及生產超小型,超薄型石英晶體元器必須攻克的關鍵技術之一.
　　石英晶振曲率半徑加工技術:石英晶振晶片在球筒倒邊加工時應用到的加工技術,主要是研究滿足不同曲率半徑石英晶體振蕩器晶片設計可使用的方法.如:1,是指球面加工曲率半徑的工藝設計（a,球面的余弦磨量;b,球面的均勻磨量;c,球面加工曲率半徑的配合）2,在加工時球面測量標準的設計原則（曲率半徑公式的計算）.

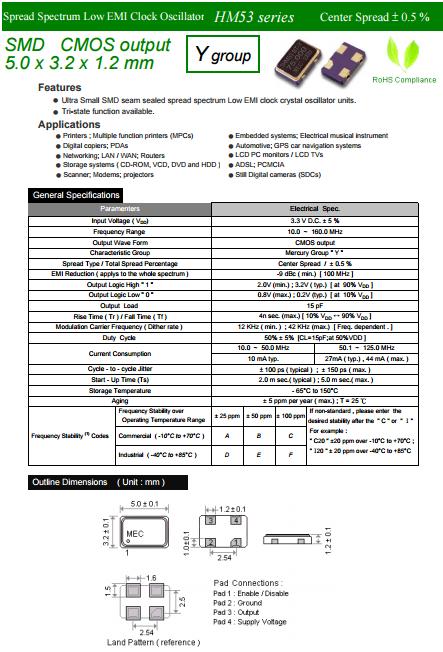

型號 符號 HM53Y
輸出規格 - CMOS
輸出頻率范圍 fo 10~160MHZ
電源電壓 VCC +3.3V±0.165V
頻率公差
（含常溫偏差）		 f_tol ±25,±50,±100×10-6 max..
保存溫度范圍 T_stg -60℃+150℃
運行溫度范圍 T_use -10℃+70℃
消耗電流 ICC 45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"） I_std 10μA max.
輸出負載 Load-R 15pF W
波形對稱 SYM 45?55% [at outputs cross point]


　　晶體產品的設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求.通過嚴格的出廠前可靠性測試以貼片晶振的可靠性的產品.但是為了產品的品質和可靠性,必須在適當?shù)臈l件下存儲,安 裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任.
　　機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管貼片晶振設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
負載電容
　　振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致有源貼片晶振不正常的振蕩.在使用之前,請指明該振動電路的負載電容.

　　MERCURY ElectronicInd Co.,Ltd.成立于40年前,于1973年成立,是臺灣第一家石英晶體頻率控制產品制造商.作為晶體行業的先驅,Mercury通過研發許多新的前沿產品來不斷滿足市場需求.這些高精度產品中的許多產品都滿足非常嚴格和精確的規格,并且還提供微型表面貼裝封裝.貼片石英晶振頻率范圍從低KHz到八百MHz.Mercury的質量是首屈一指的,可確保每批產品都滿足從航天技術,電信到消費電子產品的每種應用所必需的標準.致力于保持其高質量通過不斷改進其制造技術并保持其新產品開發來達到標準.
　　1.努力保護全球環境的環保意識進行環保生產和提供石英晶振產品以及服務給消費者.
　　2.遵守環境法律、法規、條例、規則、協議、和其他需求,努力降低環境影響,防止污染.
　　3.減少能源消耗,開展資源節約、資源回收和適當?shù)幕瘜W管理工廠和辦公室,導致全球變暖的預防和循環型社會的建立.
　　4.與供應商和其他業務伙伴合作,減少溫室氣體的排放,有效利用資源,加強貼片晶振產品化學物質管理.
　　5.參與社區環境保護和生物多樣性保護項目和主動披露信息有關環保措施與社區加強溝通與和諧.
　　6.分發文件和采取其他措施,以確保所有員工和其他處理組熟悉的環境政策.我們設定環境目標和目標按照這一政策,工作穩步朝著這些目標和目標,評估和審查,并持續改進.
