自電信業出現以來,網絡同步一直是語音通信的重要因素.早期,采用頻率同步來確保高質量和高可靠性的電話呼叫.在今天的網絡中,數據流量消耗了大部分網絡帶寬.雖然語音通信現在只占網絡帶寬的一小部分,但仍需要頻率和時間/相位同步來確保網絡運行和可靠性.當網絡開始使用時分雙工(TDD)時,時間同步變得很重要.隨著即將推出的5G,非常緊密的時間/相位同步以及晶振頻率同步對于這些網絡來說將是必不可少的,以提高數據吞吐量以支持新興應用的需求,例如自動駕駛,遠程手術和更精確的地理定位.
位于網絡節點中的本地振蕩器在系統的整體同步性能中起著至關重要的作用.這適用于使用同步以太網的頻率同步系統,使用IEEE 1588中描述的精確時間協議(PTP)的時間/相位/頻率同步系統,或兩者的組合.在5G網絡中,嚴格的時間對齊要求在整個系統中至關重要.基站天線的對準要求可以非常緊湊,低至65納秒,具體取決于MIMO,載波聚合和發射機分集.此外,回程網絡(網絡交換機,路由器)中每個網絡節點所允許的添加的定時錯誤量可以低至每個節點5ns.
在這種同步系統中,在每個網絡節點處存在本地石英晶體振蕩器,其提供時鐘到同步鎖相環(PLL).PLL環路帶寬通常設置在1mHz至0.1Hz的范圍內,具體取決于實現方式.許多因素會影響時間錯誤性能.本地振蕩器的穩定性是節點中產生的時間誤差的主要原因.PLL濾波功能(PLL環路順序,PLL環路帶寬)和輸入信號中的漂移量也是影響因素.
使用實時數據進行實際時間錯誤分析是一個復雜而漫長的過程,執行時間從幾周到幾個月不等.為了幫助緩解這些問題,SITIME晶振公司開發了時間誤差模擬器軟件,模擬本地振蕩器的不穩定性產生多少漂移,前提是參考輸入是理想的并且是自由漂移的.該工具可以在各種不同的系統參數和溫度曲線下快速模擬時間誤差.
SiTime Time Error Simulator軟件需要振蕩器的基本性能數據的以下三個區域(在組件級別測量):
1.振蕩器的頻率超溫行為-模擬溫度變化的貢獻.
2.振蕩器的頻率隨時間變化的行為(頻率趨勢至少1小時)-模擬振蕩器的漂移貢獻.
3.一天頻率老化-模擬振蕩器的老化貢獻.
這些數據可以在實驗室中獲得,不超過一天的數據捕獲.或者,它可以由有源晶體振蕩器供應商提供.根據用戶PC的性能,24小時頻率老化可能只需半小時的仿真時間,這比實時測量快得多.本文討論了用于時間誤差的各種模型使用STime Error Simulator軟件模擬PTP和PTP+SyncE應用程序.
1.僅PTP仿真模型
僅PTP仿真模式模擬本地水晶振蕩子頻率變化對沒有物理層頻率支持的單個電信時鐘(如T-BC)的性能的影響.這種情況下的模型是單個PLL模型.時間誤差模擬器軟件支持兩種時鐘狀態的模擬:鎖定狀態和保持.圖1顯示了這兩種時鐘狀態的仿真模型圖.

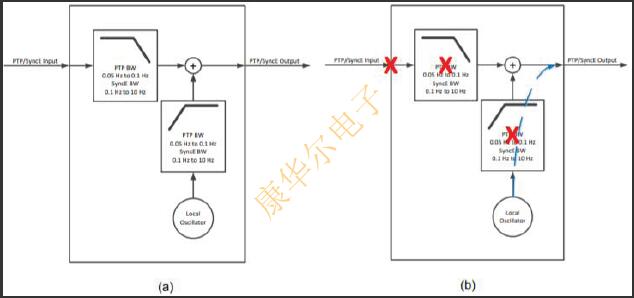

圖1:PTP系統節點仿真模型:(a)鎖定狀態仿真;(b)保持狀態模擬

PLL模型的輸入是本地振蕩器隨時間的頻率特性.可以選擇許多本地SPXO振蕩器頻率變化的因素:可變溫度效應,振蕩器漂移效應和日常老化效應.
對于鎖定狀態模擬,假設PTP輸入是理想的,因此時間誤差為0.該方法用于模擬本地振蕩器不穩定性的貢獻.本地振蕩器的頻率隨時間變化趨勢用于計算理想時鐘的頻率誤差.該頻率誤差被積分以計算時間誤差.然后,將本地振蕩器對PLL輸出的貢獻模型應用于時間誤差,以模擬PLL輸出的結果時間誤差.本地振蕩器對PLL輸出影響的簡化模型是高通濾波器,其截止頻率與環路濾波器帶寬相同.過濾帶寬和訂單參數由用戶定義.
對于保持狀態模擬,假定同步誤差(進入保持之前的時間誤差)為0.當失去對主控的鎖定時,PLL輸出跟隨本地振蕩器,因此低電壓有源晶振貢獻的PLL模型降低到單位增益常數.由于軟件生成通用PLL仿真,因此僅PTP仿真模式也可用于估計SyncEe EEC性能.但是,時鐘帶寬會有所不同.在電信應用中,PTP帶寬通常在幾mHz到20mHz之間,而SyncE帶寬在0.1Hz到10Hz之間.
