    韓國新松晶振,STV-32貼片溫補晶振,STV-CS-32-33S-0.5HZ-10.000MHz有源振蕩子

  • 編號：1899103
  • 頻率：13~40MHZ,6~40MHZ

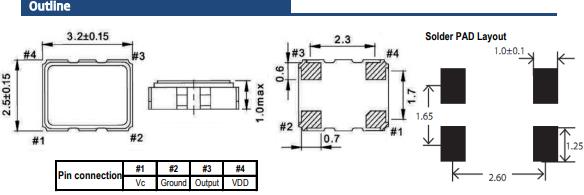

  • 尺寸：3.2*2.5mm
  • RoHS
  • RoHS2
韓國新松晶振,STV-32貼片溫補晶振,STV-CS-32-33S-0.5HZ-10.000MHz有源振蕩子，小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩...

　   韓國新松晶振,STV-32貼片溫補晶振,STV-CS-32-33S-0.5HZ-10.000MHz有源振蕩子，小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
　  韓國新松晶振,STV-32貼片溫補晶振,STV-CS-32-33S-0.5HZ-10.000MHz有源振蕩子，石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.
        韓國新松晶振,STV-32貼片溫補晶振,STV-CS-32-33S-0.5HZ-10.000MHz有源振蕩子，Shinsung公司以顧客為中心，基于價值的管理，人類和諧的價值，我們認為我們的客戶是合作伙伴，并努力滿足并超越他們對質量，客戶服務和價值的要求我們是最新的Smd或通孔型無源貼片晶體單元，時鐘OSC，TCXO溫補晶振，VCXO，MCF等，并提供高產品質量穩定，穩定性高的石英晶振產品線。產品廣泛應用于電子行業，包括電信，微處理器，汽車，儀器儀表和醫療應用。
       SHINSUNG晶振在新的加工和測試結構設備上的投資確保公司將繼續提供卓越的設計，并提供持續的新產品流，以滿足客戶在當前和未來的需求。我們將繼續追求質量管理，為客戶提供高品質石英晶振產品和服務.

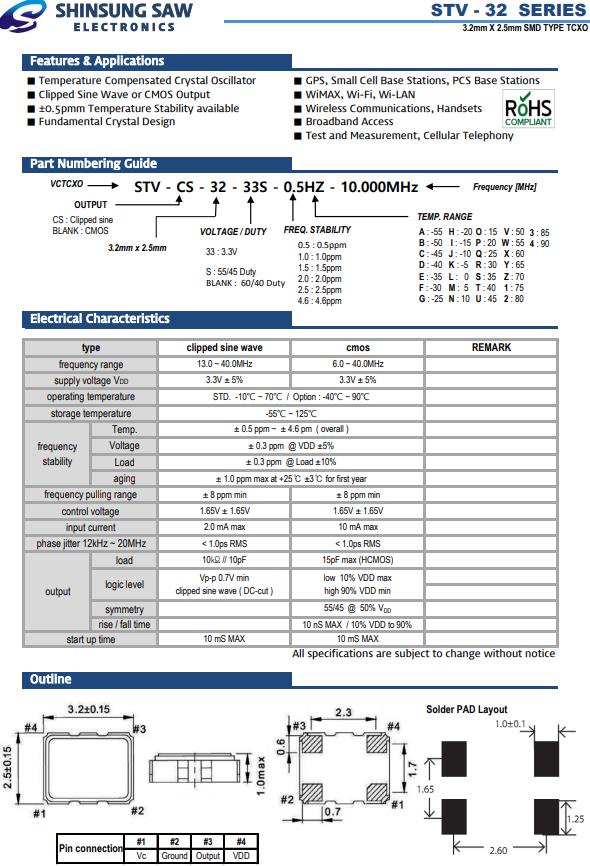

type  clipped sine wave  cmos  REMARK
frequency range 13.0 ~ 40.0MHz 6.0 ~ 40.0MHz
supply voltage VDD 3.3V ± 5% 3.3V ± 5%
operating temperature STD. -10℃ ~ 70℃ / Option : -40℃ ~ 90℃
storage temperature -55℃ ~ 125℃
frequency
stability		 Temp. ± 0.5 ppm ~ ± 4.6 pm ( overall )
Voltage ± 0.3 ppm @ VDD ±5%
Load ± 0.3 ppm @ Load ±10%
aging ± 1.0 ppm max at +25℃ ±3℃ for first year
frequency pulling range ± 8 ppm min ± 8 ppm min
control voltage 1.65V ± 1.65V 1.65V ± 1.65V
input current 2.0 mA max 10 mA max
phase jitter 12kHz ~ 20MHz < 1.0ps RMS < 1.0ps RMS
output load 10KΩ// 10pF 15pF max (HCMOS)
logic level Vp-p 0.7V min
clipped sine wave ( DC-cut )		 ow 10% VDD max
high 90% VDD min
symmetry   55/45 @ 50% VD
rise / fall time   10 nS MAX / 10% VDD to 90%
start up time 10 mS MAX
All specifications are subject to change without notice
     電源線路
電源的線路阻抗應盡可能低.
     輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
     未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
     熱影響
重復的溫度巨大變化可能會降低受損害的進口晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
     抗沖擊
抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.
     超聲波清洗
（1）使用AT-切割晶體和聲表面濾波器（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗.但是,在某些條件下, 石英SMD晶振特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.
（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞.韓國新松晶振,STV-32貼片溫補晶振,STV-CS-32-33S-0.5HZ-10.000MHz有源振蕩子.
（3）請勿清洗開啟式晶振產品
（4）對于可清洗貼片石英晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.
（5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.
     負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.
       SHINSUNG晶振將確保其石英晶體振蕩器和石英晶體諧振器產品及相關設施滿足甚至超出國家的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環?；顒? 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.韓國新松晶振,STV-32貼片溫補晶振,STV-CS-32-33S-0.5HZ-10.000MHz有源振蕩.
       SHINSUNG貼片石英晶振將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
       SHINSUNG晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.
       對我們的高性能SMD晶振產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.
