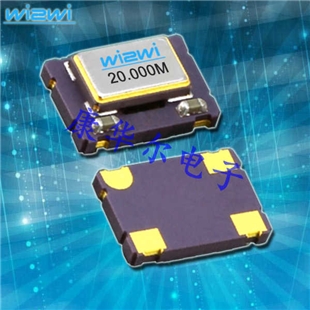

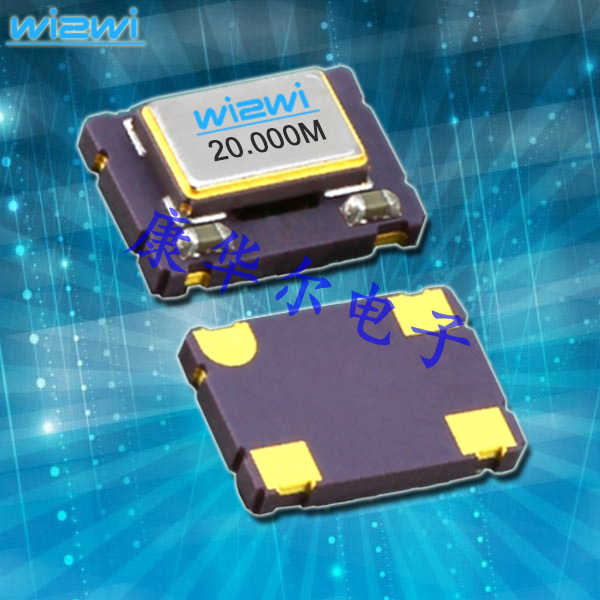

    wi2wi晶體,TC07溫度補償晶體振蕩器,TCT7-24000X-CND3RX晶振

  • 編號：2500053
  • 頻率：8~52MHZ

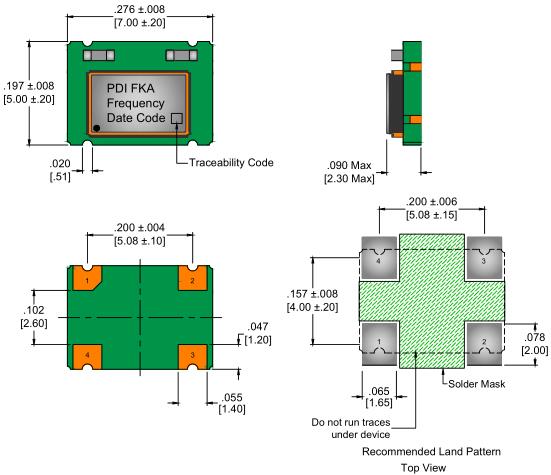

  • 尺寸：7.0*5.0mm
  • RoHS
  • RoHS2
wi2wi晶體,TC07溫度補償晶體振蕩器,TCT7-24000X-CND3RX晶振，小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石...

　   wi2wi晶體,TC07溫度補償晶體振蕩器,TCT7-24000X-CND3RX晶振，小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
　    wi2wi晶體,TC07溫度補償晶體振蕩器,TCT7-24000X-CND3RX晶振，超小型、超低頻石英SMD晶振晶片的邊緣處理技術:是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題,為壓電石英晶振行業的技術難題之一.我公司康華爾電子具體解決的辦法是使用高速倒邊方式,通過結合以往低速滾筒倒邊去除32.768K晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使貼片無源晶體晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.
        Wi2Wi該公司成立于2005年，總部位于加利福尼亞州圣何塞，是一家垂直整合技術公司，設計，制造和銷售高性能，低功耗無線連接解決方案，全球?qū)Ш叫l(wèi)星系統模塊和頻率控制設備。在威斯康星州米德?tīng)栴D和印度海德拉巴設有辦事處。Wi2Wi的溫補晶振產品和增值服務提供高度集成，堅固耐用，可靠的多協議無線執行器，內置軟件，以及為全球客戶提供定制的定時和頻率控制設備。該公司的進口晶振產品和服務涉及物聯網（IoT），機器對機器（M2M），航空電子，空間和政府贊助項目市場的眾多應用。wi2wi晶體,TC07溫度補償晶體振蕩器,TCT7-24000X-CND3RX晶振.

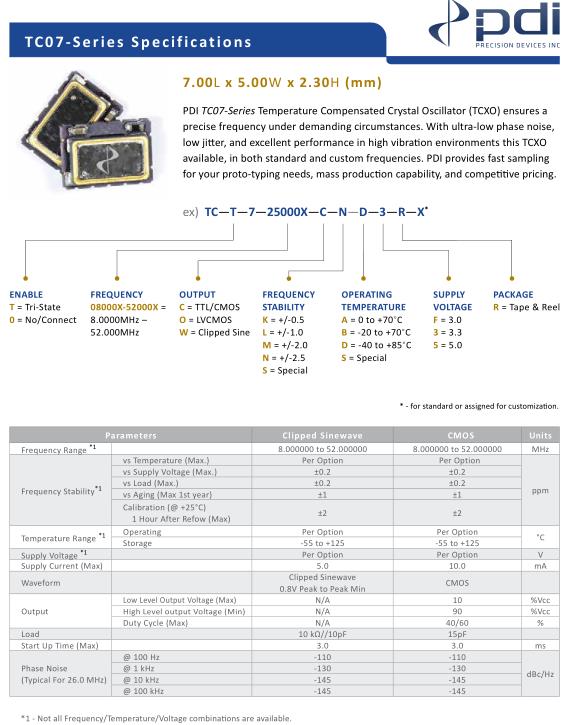

Parameters Clipped Sinewave CMOS Units
Frequency Range   8.000000 to 52.000000 8.000000 to 52.000000 MHz
Frequency Stability *1      vs Temperature (Max.) Per Option Per Option ppm
     vs Supply Voltage (Max.) ±0.2 ±0.2
     vs Load (Max.) ±0.2 ±0.2
     vs Aging (Max 1st year) ±1 ±1
     Calibration (@ +25°C)
          1 Hour After Refow (Max)		 ±2 ±2
Temperature Range *1      Operating Per Option Per Option °C
     Storage -55 to +125 -55 to +125
     Supply Voltage   Per Option Per Option V
Supply Current (Max)   5.0 10.0 mA
     Waveform   Clipped Sinewave
0.8V Peak to Peak Min		 CMOS
     Output Low Level Output Voltage (Max) N/A 10 %Vcc
High Level output Voltage (Min) N/A 90 %Vcc
     Duty Cycle (Max) N/A 40/60 %
     Load   10 kΩ//10pF 15pF
Start Up Time (Max)   3.0 3.0 ms
     Phase Noise
     (Typical For 26.0 MHz)		      @ 100 Hz -110 -110 dBc/Hz
     @ 1 kHz -130 -130
     @ 10 kHz -145 -145
     @ 100 kHz -145 -145
     保管
保管在高溫多濕的場所可能會導致進口溫補晶振端子軟焊性的老化.請?jiān)跊](méi)有直射陽光,不發生結露的場所保管.
     負載電容
振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).
     晶體振蕩器和實時時鐘模塊
所有石英晶體諧振器和實時時鐘模塊都以IC形式提供.wi2wi晶體,TC07溫度補償晶體振蕩器,TCT7-24000X-CND3RX晶振.
     熱影響
重復的溫度巨大變化可能會降低受損害的貼片無源晶體的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況
     安裝方向
進口石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
     通電
不建議從中間電位和/或極快速通電,否則會導致有源晶振無法產生振蕩和/或非正常工作.貼片晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD晶振產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.
     清洗
關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型石英晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.
        wi2wi晶振公司在"制造、使用、有效利用、再利用"這樣一個產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好"防止地球變暖、有效利用資源、對化學物質進行管理",實現與地球的和諧相處.
       wi2wi晶振將:通過適當控制環境影響的物質,減少能源的使用,以達到節約能源和節約資源的目的.有效利用資源,防止環境污染,減少和妥善處理廢物,包括再利用和再循環.威爾威晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.wi2wi晶體,TC07溫度補償晶體振蕩器,TCT7-24000X-CND3RX晶振.
       致力于環境保護,包括預防污染.在石英SMD晶振產品的規劃到制造、運行維修等整個過程中,努力提供環保型的產品和服務.在業務活動中,努力節約資源并節省能源,致力于減少?gòu)U棄物和再生資源的回收利用.在積極公開有關環境的信息的同時,通過支持環?；顒?dòng),廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.切實運行環境管理系統PDmCA（Plan-Do-multiple Check-Act）,努力提高環境性能,不斷改善運用系統.
      wi2wi晶振集團將確保高性能SMD晶振產品及相關設施滿足甚至超出國家的、以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環?；顒?dòng). 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.
