首頁晶振廠家聲表面諧振器,38.9M,3811M,電視機濾波器

    聲表面諧振器,38.9M,3811M,電視機濾波器

  • 編號：31500291
  • 頻率：
  • 尺寸：
  • RoHS：
  • RoHS2：
聲表面諧振器規格參數聲表面濾波器尺寸聲表面濾波器測試波形聲表面諧振器規格Attenuation(ref.:37.40MHz):FREQUENCY(MHz)VALUEunitMinTyp.Max.Insertionattenuation37.40MHz11.513.515.5dBPicturecarrier38.90MHz4.05...
聲表面諧振器規格參數

聲表面濾波器尺寸

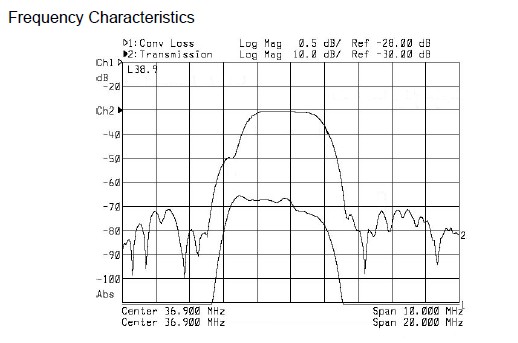

聲表面濾波器測試波形


聲表面諧振器規格
Attenuation ( ref. : 37.40 MHz):
  FREQUENCY(MHz) VALUE unit
  Min Typ. Max.
Insertion attenuation        37.40 MHz 11.5 13.5 15.5 dB
Picture carrier             38.90 MHz 4.0 5.5 7.0 dB
Color carrier              34.47MHz 1.5 3.0 4.5 dB
Sound carrier             33.40 MHz 38.0 45.0 - dB
Adjacent picture carrier     30.90 MHz
                        31.90 MHz
                        32.40MHz		 42.0 53.0 - dB
42.0 53.0 - dB
38.0 49.0 - dB
Adjacent sound carrier      40.15 MHz
                        40.40MHz
                        41.40 MHz		 30.0 42.0 - dB
42.0 52.0 - dB
38.0 48.0 - dB
Lower sidelobe:     25.00-31.90 MHz 36.0 45.0 - dB
Upper sidelobe:     40.40-45.00 MHz 35.0 40.0 - dB
Reflected wave signal suppression
1,1 ms ... 6,0 ms after main pulse
(test pulse 250 ns,carrier frequency 37,40 MHz)		 40.0 50.0 - dB
Feedthrough signal suppression
1,2 ms ... 1,0 ms before main pulse
(test pulse 250 ns,carrier frequency 37,40 MHz)		 46.0 56.0 - dB
Group delay predistortion
(reference frequency 38,90 MHz)
36,70 MHz
34,47 MHz
-
-
-80
20
-
-
ns
ns
Impedance at 37.40 MHz
Input Impedance
Output Impedance
1.5|| 14.1
1.3 || 5.6
KW || pF
KW || pF
Temperature coefficient         TC - -72 - ppm/K
