首頁晶振廠家ZTT三腳陶瓷晶振,16.0MHZ,陶瓷諧振器

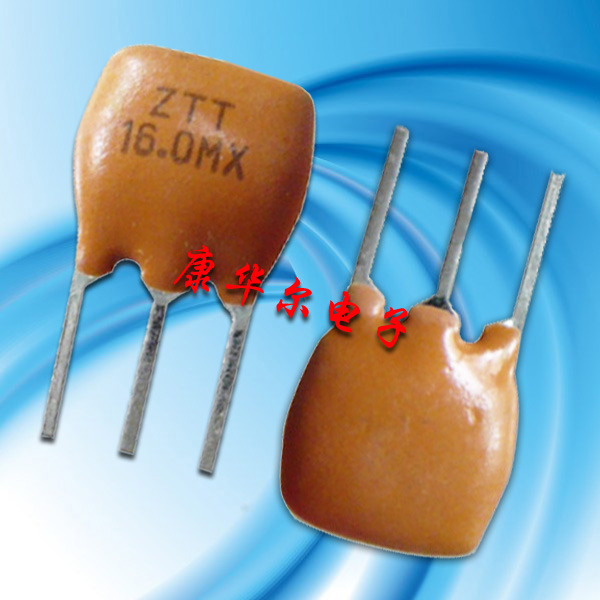

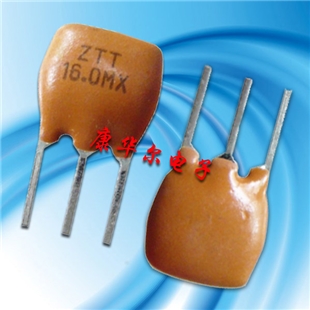

    ZTT三腳陶瓷晶振,16.0MHZ,陶瓷諧振器

  • 編號：37023609
  • 頻率：12.0M~60.0MHz
  • 尺寸：10.0x10.0詳細請瀏覽PDF
  • RoHS
  • RoHS2
壓電陶瓷做成的濾波器和諧振器,是民品上用量最大的兩類主要壓電產品,其中陶瓷諧振器用量最大,用途最廣,并在軍事通信,電子對抗,衛星導航系統中起到重要作用.康華爾電子生產貼片諧振器,陶瓷濾波器等,與村田壓電陶瓷器件...

      ZTT三腳陶瓷晶振,16.0MHZ,陶瓷諧振器,陶瓷晶振本身內置帶有負載電容的,我們都稱呼為帶電容陶瓷晶振,或者是ZTT陶瓷晶振,產品特性具有對激勵信號頻率十分敏感的突出特點，當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.高頻諧振器內建電容貼片 ZTTC 貼片 SMD 陶瓷諧振器的內置電容,而 ZTAC 則不含電容.ZTTC/ZTAC（與 Murata CSAC/CSTC 系列相容）的頻率范圍在 2.0MHz 至 50.00MHz,頻率公差為 ±0.5％.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
品 名
TYPE OF SWITCH		 諧 振 器
RESONATOR		 型 號
MODEL NO		 ZTT16.0MX
電性能參數ELECTRJCAL  STRUCTURE  CHARACTERISTICS
NO 陶瓷晶振項目 ITEM 晶振規格：SPECIFICATION
2-1 標準振蕩頻率 OSCILLATION
FREQUENCY（FO）		 16.0MHz±0.3%
2-2 諧振阻抗
RESONANT IMPEDANCE（Zr）		 30Ω MAX
2-3 反諧振阻抗
ANTIRESONANT IMPEDANCE（Za）		 6.5KΩ MIN
2-4 振蕩頻率的溫度系數
OSCILLATION FREQUENCY(FO)		 ±0.3% MAX（-20℃to+80℃）
2-5 耐電壓
WITHSTANDIGN VOLTAGE		 100VDC 5 sec MAX

2-6		 額定電壓RATING VOLTAGE
1 直流電壓DC VOLTAGE 12V DC MAX
2 輸入電壓AC VOLTAGE 15VPP
2-7 絕緣電阻INSULATION RESISTANCE 100MΩ MIN(AT 10VDC)
2-8 工作溫度OPERATION TEMPERATURE -20℃to+80℃
2-9 儲存溫度STORAGE TEMPERATURE -30℃to+80℃
2-10 壽命 AGING RATE(FO) ±0.3% MAX(10 YEARS)
