首頁進口晶振CMR309T石英晶振,進口西鐵城晶振,citizen無源晶體,CMR309T48.000MABJTR

CMR309T石英晶振,進口西鐵城晶振,citizen無源晶體,CMR309T48.000MABJTR

編號：86351422
頻率：4.001~70.0MHZ

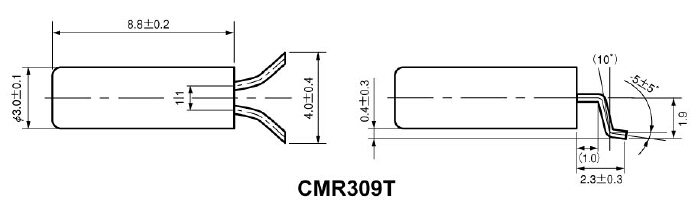

尺寸：8.8*3.0mm

CMR309T石英晶振,"CMR309T48.000MABJTR"進口西鐵城晶振,citizen無源晶體,小型貼片石英晶振主要采用了,先進的晶片的拋光工藝技術,是晶體行業中石英晶片研磨技術中表面處理的最高技術,最終使晶片表面更光潔,平行度及平面...

分享到

CMR309T石英晶振,進口西鐵城晶振,citizen無源晶體,"CMR309T48.000MABJTR",小型貼片石英晶振主要采用了,先進的晶片的拋光工藝技術,是晶體行業中石英晶片研磨技術中表面處理的最高技術,最終使晶片表面更光潔,平行度及平面度更好,大大的降低諧振電阻,使精度得到了很大的提升.改變了傳統的生產工藝,使產品在各項參數得到了很大的改良.

西鐵城晶振規格	符號	CMR309T	條件
額定頻率范圍	f_nom	4.001~70.0MHZ	請聯系我們以便獲取其它可用頻率的相關信息
儲存溫度	T_stg	-55°C to +125°C	裸存
工作溫度	T_use	-40°C to +85°C
激勵功率	DL	100μW Max	如果你有最大激勵功率為1.0μW的需求,請聯系我們.
頻率公差(標準)	f_tol	±20 × 10^-6	+25°C,DL=0.1μW如需更嚴格的公差,請聯系
拐點溫度	Ti	+25°C ±5°C
頻率溫度系數	B	-0.04 × 10^-6/ °C² Max.
負載電容	CL	18pF	可指定
串聯電阻(ESR)	R₁	200Ω Max
串聯電容	C₁	3.4fF Typ
分路電容	C₀	1.0pF Typ
頻率老化	f_age	±5 ×10^-6 / year Max.	+25°C, 第一年

"CMR309T48.000MABJTR", 石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.

　正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.

其選取的步驟如下：

首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.

當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.

-R的計算公式：-R = gm/ {ω2 *（Cg*Cd）} gm為互導,單位：S（西門子）

早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.

-R的要求(標準)：

-R≧ 3~10 Max ESR. ,若-R低于3倍時會因石英諧振器與電路的匹配

不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.
