- 編號：2632304
- 頻率：16.000MHz~48.000MHz

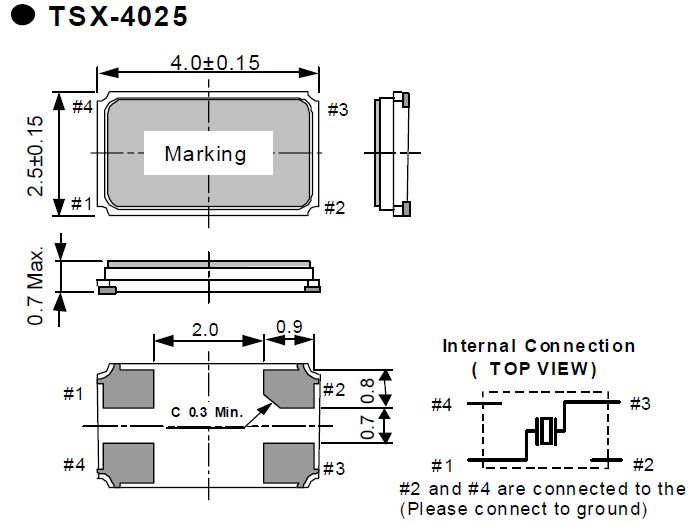

- 尺寸：4.0x2.5mm詳細瀏覽PDF文檔
TSX-4025無源晶振,EPSON原裝正品,SMD進口晶振,TSX-4025 16.0000MF09Z-AC3
.jpg)
TSX-4025無源晶振,EPSON原裝正品,SMD進口晶振,"TSX-4025 16.0000MF09Z-AC3",超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
| EPSON項目 | 符號 | 用于RF參考 | 條件 |
| 額定頻率范圍 | f_nom | 16.000MHz ～ 48.000MHz |
基頻 對于超出標準的規格說明,請聯系我們以便獲取相關信息。 |
| 儲存溫度 | T_stg | -40°C ～ +125°C | 裸存 |
| 工作溫度 | T_use | -40°C ～ +85°C | |
| 激勵功率 | DL | 200μW Max. | 推薦:1μW ～ 100μW |
| 頻率公差 | f_tol | ±10 × 10-6 |
+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息。 |
| 頻率溫度特征 | f_tem | ±10 × 10-6 / -20°C ～ +75°C | 對于超出標準的規格說明,請聯系我們以便獲取相關的信息。 |
| 負載電容 | CL | 7pF ～ ∞ | 對于超出標準的規格說明,請聯系我們以便獲取相關的信息。 |
| 串聯電阻（ESR） | R1 | 如下表所示 |
-40°C to +85°C, DL = 100μW |
| 頻率老化 | f_age | ±1 × 10-6 / year Max. *1 | +25°C,第一年 |
貼片晶振存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH.
(2) 請仔細處理內外盒與卷帶,外部壓力會導致卷帶受到損壞.
.gif)
.jpg)
如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：
方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.
方法2：采用小電阻（RR）的晶體.
方法3：使用鎘和CG的不等價的設計.
"TSX-4025 16.0000MF09Z-AC3", 我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
