    愛普生晶振,貼片晶振,FC1610AN晶振,貼片石英晶振,FC1610AN 32.7680KA-A3

  • 編號：42999287
  • 頻率：32.768KHz

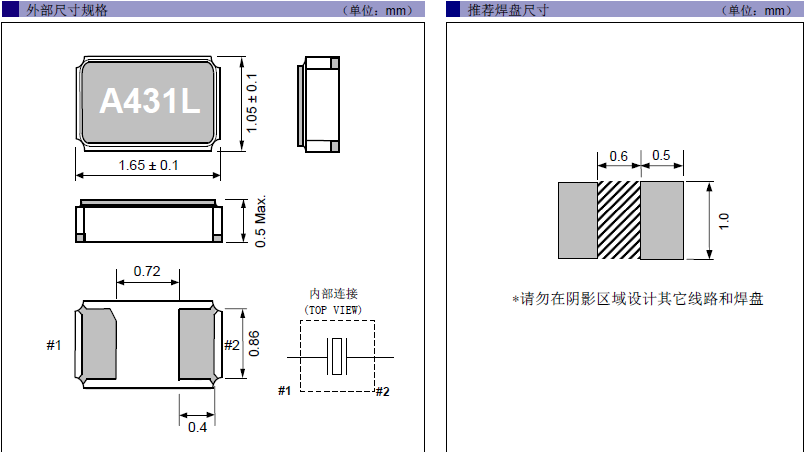

  • 尺寸：1.65*1.05*0.5mm
  • RoHS
  • RoHS2
產品具有高精度超小型的表面貼片型石英晶體振蕩器,"FC1610AN 32.7680KA-A3"最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品.

        愛普生晶振,貼片晶振,FC1610AN晶振,貼片石英晶振."FC1610AN 32.7680KA-A3",體積小,厚度薄，焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
        EPSON石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶體的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

晶振項目 符號 FC1610AN晶振 條件
額定頻率范圍 f_nom 32.768kHz   請聯系我們以便獲取其它可用頻率的相關信息。
儲存溫度 T_stg -55°C ～ +125°C 裸存
工作溫度 T_use -40°C ～ +85°C
激勵功率 DL 0.1μW Max. 工作激勵功率0.5μW Max.
頻率公差
（標準）		 f_tol ± 20 × 10-6,
± 30 × 10-6		 ± 50 × 10-6,
± 100 × 10-6		 +25°C,
DL=0.1μW
拐點溫度 Ti +25°C ±5°C
頻率溫度系數 B -0.04 × 10-6/ °C2 Max.
負載電容 CL 9pF, 12.5pF 可指定
串聯電阻（ESR） R1 65kΩ Max. 65kΩ ～ 25kΩ
串聯電容 C1 1.9fF Typ. 2.5fF ～ 0.6fF
分路電容 C0 0.8pF Typ. 1.2pF ～ 0.5pF
頻率老化 f_age ±3 ×10-6 / year Max.   +25°C,
第一年

機械振動的影響
        "FC1610AN 32.7680KA-A3",當進口貼片晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
       (1)理想情況下，機械蜂鳴器應安裝在一個獨立于音叉晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
       (2)在設計時請參考相應的推薦封裝。
       (3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
       (4)請按JIS標準(JIS Z 3282,Pb 含量 1000ppm,0.1wt% 或更少)來使用無鉛焊料。愛普生晶振,貼片晶振,FC1610AN晶振,貼片石英晶振
存儲事項
        (1)在更高或更低溫度或高濕度環境下長時間保存32.768KHZ產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度25%RH至85%RH（請參閱“測試點JIS C 60068-1/IEC 60068-1的標準條件”章節內容）。
       (2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。



        愛普生晶振環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過有效利用森林、能源以及其它資源,減少各種形式的廢物來實現這一承諾."FC1610AN 32.7680KA-A3",愛普生晶振,貼片晶振,FC1610AN晶振,貼片石英晶振
        愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的1610石英晶體諧振器車間環境管理以及行為改進的目標和指標.
        環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.
        加強環境意識教育,提高全員環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,二腳無源貼片晶振,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響.
        我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器, 32.768K石英晶振,石英晶振更趨于綠色,提高本公司的社會形象.
