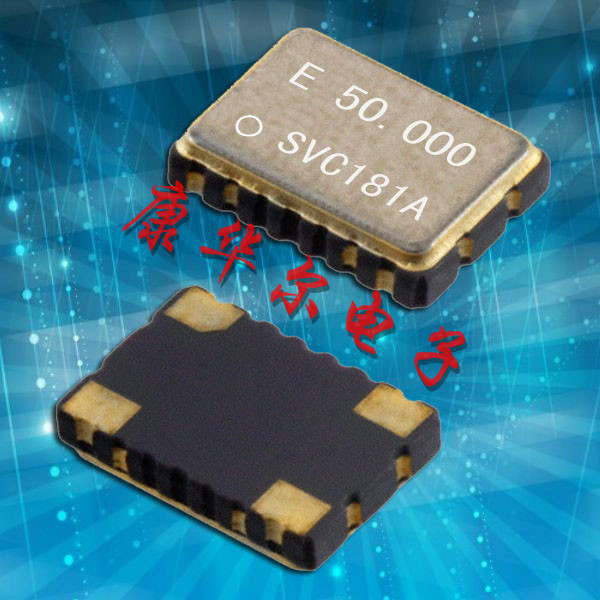

    石英晶振,貼片晶振,HG-2150CA,SVC,BXC,SVH,BXH振蕩器,愛普生石英晶振型號,HG-2150CA 25.000M-BXC3

  • 編號：69489856
  • 頻率：1.0~60.0MHZ

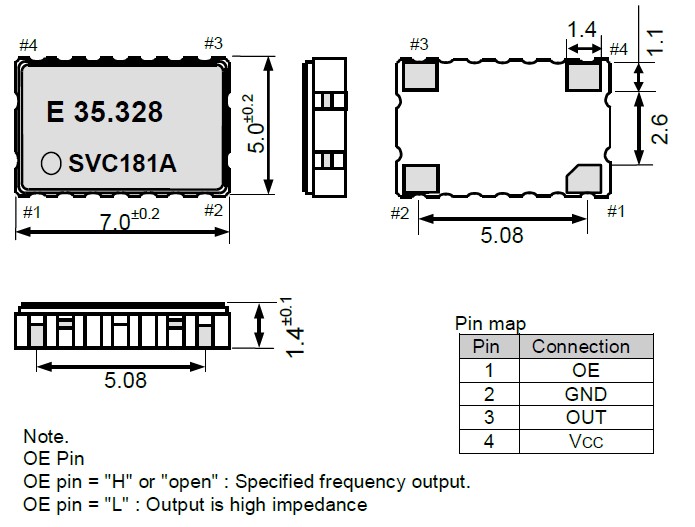

  • 尺寸：5.0*7.0mm
  • RoHS
  • RoHS2
貼片晶振,HG-2150CA,SVC,BXC,SVH,BXH振蕩器,愛普生石英晶振型號,"HG-2150CA 25.000M-BXC3"石英振蕩器,OSC應用：無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.VC-TCXO應用：智能手機晶體,無線...


      貼片晶振,HG-2150CA,SVC,BXC,SVH,BXH振蕩器,愛普生石英晶振型號,"HG-2150CA 25.000M-BXC3",石英振蕩器,OSC應用：無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.VC-TCXO應用：智能手機晶體,無線基站,精密儀器,GPS衛星,汽車應用等晶體濾波器應用無線收發器,智能手機,無線網絡發射,GPS全球定位等等.

晶振參數 符號 HG-2150CA
標準頻率 fo 1.00 MHZ to 60.00 MHZ
電源電壓 Vcc 3.3V,5.5V
存儲溫度 T_stg -40℃~+125℃
工作溫度 T_use -40℃~+85℃
頻率公差 F_tol ±15.0 × 10-6 Max
電流消耗 Icc 30 mA MAX
輸出當前禁用 I_dis 15 mA MAX
靜態電流 I_std 5 uA MAX
對稱性 SYM 45% to 55%
輸入電壓 VIH 70% Vcc Min
VIL 30% Vcc Max
輸出負載 L_CMOS 15 pF Max
輸出電壓 VOH Vcc-0.4V Min
VOL 0.4V Max
上升/下降時間 tr/tf 4 ns Max
啟動時間 T_str 10 ms Max
頻率老化 F_aging ±10.0 × 10-6 / years Max




    如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況."HG-2150CA 25.000M-BXC3",該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：
     方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.
     方法2：采用小電阻（RR）的晶體.
     方法3：使用鎘和CG的不等價的設計.
    我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
