首頁進口晶振愛普生晶振,貼片晶振,MC-30AY晶振,壓電石英晶體諧振器,MC-30AY 32.7680K-A3: PURE SN

    愛普生晶振,貼片晶振,MC-30AY晶振,壓電石英晶體諧振器,MC-30AY 32.7680K-A3: PURE SN

  • 編號：42037448
  • 頻率：20kHzt~120kHz

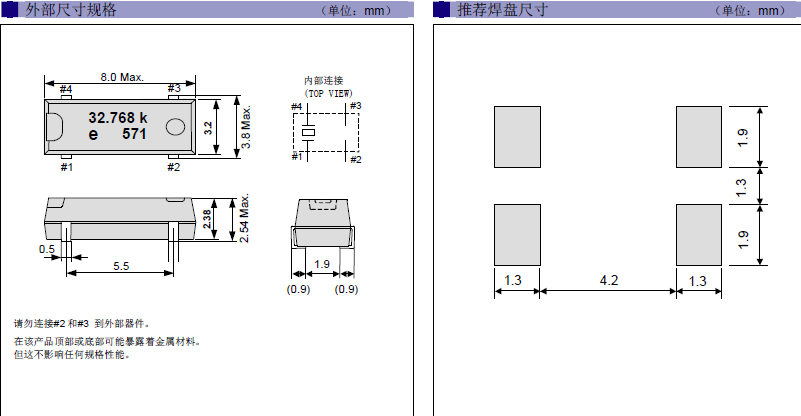

  • 尺寸：8.0*3.8*2.54mm
  • RoHS
  • RoHS2
SMD陶瓷面貼片晶振,"MC-30AY 32.7680K-A3: PURE SN"表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好.

       愛普生晶振,貼片晶振,MC-30AY晶振,壓電石英晶體諧振器."MC-30AY 32.7680K-A3: PURE SN",超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.
       愛普生石英晶振曲率半徑加工技術：石英晶振晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑無源晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。

晶振項目 符號 MC-30AY晶振 條件
額定頻率范圍 f_nom 32.768kHz 20kHz~120kHz 請聯系我們以便獲取其它可用頻率的相關信息。
儲存溫度 T_stg -55°C ～ +125°C 裸存
工作溫度 T_use -40°C ～ +85°C
激勵功率 DL 1.0μW Max. 工作激勵功率0.5μW Max.
頻率公差
（標準）		 f_tol ± 20 × 10-6,
± 50 × 10-6		 ± 50 × 10-6,
± 100 × 10-6		 +25°C,
DL=0.1μW
拐點溫度 Ti +25°C ±5°C
頻率溫度系數 B -0.04 × 10-6/ °C2 Max.
負載電容 CL 6pF~12.5pF 可指定
串聯電阻（ESR） R1 65kΩ Max. 65kΩ ～ 25kΩ
串聯電容 C1 1.9fF Typ. 2.5fF ～ 0.6fF
分路電容 C0 0.8pF Typ. 1.2pF ～ 0.5pF
頻率老化 f_age ±3 ×10-6 / year Max. ±5 ×10-6 / year Max. +25°C,
第一年

耐焊性
       加熱包裝材料至+150°C以上會破壞產品特性或損害諧振器。如需在+150°C以上焊接音叉晶振產品，"MC-30AY 32.7680K-A3: PURE SN",建議使用SMD晶體。在下列回流條件下，對晶體產品甚至SMD晶振使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。

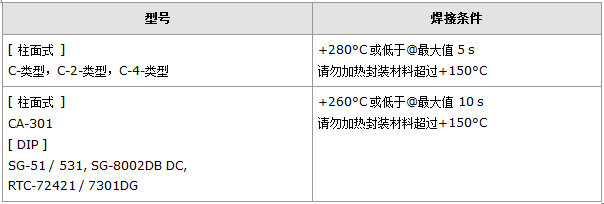

       (1)柱面式產品和DIP產品
       (2)SMD產品回流焊接條件（實例）
       用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。

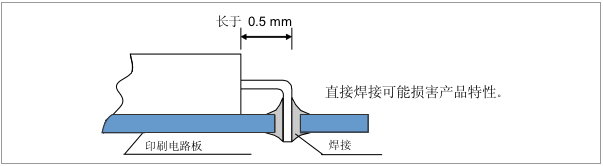

       (3)DIP 產品
       已變形的圓柱晶振不能插入板孔中。請勿施加過大壓力，以免引腳變形。愛普生晶振,"MC-30AY 32.7680K-A3: PURE SN",貼片晶振,MC-30AY晶振,壓電石英晶體諧振器
       (4)SOJ 產品和SOP 產品
       請勿施加過大壓力，以免引腳變形。已變形的插件石英晶體焊接時會造成浮起。尤其是SOP產品需要更加小心處理。



       為構建循環型社會做出貢獻,致力于減少溫補晶振,石英晶體振蕩器, "MC-30AY 32.7680K-A3: PURE SN",壓電石英晶體元器件、音叉型8.0*3.8mm諧振器、有源晶體、石英晶振,貼片晶振材料的廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會.
       愛普生晶振集團不斷改進設計,優化工藝,調整工廠布局,采取相應措施,減少各種污染環境的因素,盡可能地節省資源和能源,積極保護廠區和周圍地區的環境,在本公司石英晶振,8038貼片晶振,壓電石英晶體、有源晶體的生產與經營過程中充分考慮對環境的影響,為人類的健康生存和持續發展作出貢獻.
       愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標.愛普生晶振,貼片晶振,MC-30AY晶振,壓電石英晶體諧振器
       推進環保型業務,充分發揮綜合實力,推進8038陶瓷面石英晶體環保型業務,為減輕社會的環境負荷做出貢獻.
