首頁進口晶振石英晶振,愛普生晶振,NS-32R貼片晶振,小型設備晶振

    石英晶振,愛普生晶振,NS-32R貼片晶振,小型設備晶振

  • 編號：54785798
  • 頻率：312~870MHZ

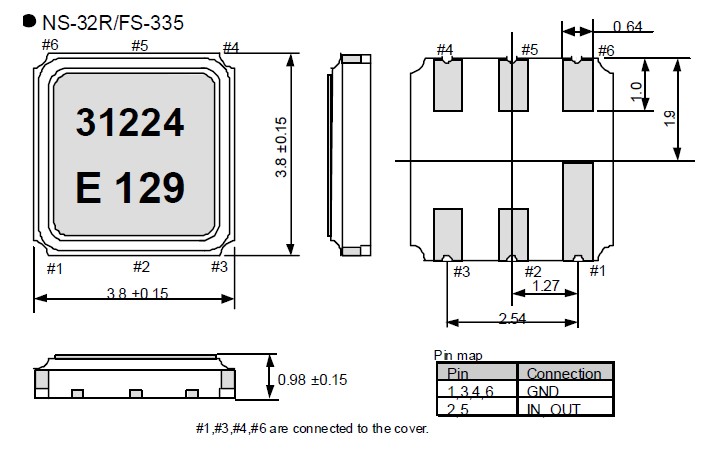

  • 尺寸：3.8*3.8mm
  • RoHS
  • RoHS2
聲表面諧振器,NS-32R貼片晶振,小型設備晶振,晶體內部石英晶片均采用了全自動壓電石英晶片清洗技術,采用高壓噴淋清洗,兆聲振動的原理,一個全自動、清洗過程由PLC控制,由傳輸裝置、噴淋清洗段、噴淋漂洗段、風力吹水段等...


      聲表面諧振器,NS-32R貼片晶振,小型設備晶振,晶體內部石英晶片均采用了全自動壓電石英晶片清洗技術,采用高壓噴淋清洗,兆聲振動的原理,一個全自動、清洗過程由PLC控制,由傳輸裝置、噴淋清洗段、噴淋漂洗段、風力吹水段等, 操作自動化程度高,除上下工件需要人工外,其余全部由設備自動完成.

晶振參數 符號 NS-32R
標準頻率 fo 312 MHZ to 870 MHZ
存儲溫度 T_stg -40℃~+125℃
工作溫度 T_use -40℃~+90℃
頻率公差 F_tol ±20.0 × 10-6 Max
電流消耗 Icc 6 mA MAX
輸出當前禁用 I_dis 30 mA MAX
靜態電流 I_std 5 uA MAX
對稱性 SYM 45% to 55%
輸入電壓 VIH 80% Vcc Min
VIL 20% Vcc Max
輸出負載 L_CMOS 15 pF Max
上升/下降時間 tr/tf 4.5 ns Max
啟動時間 T_str 5 ms Max
頻率老化 F_aging ±10.0 × 10-6 / years Max




     這些晶體知識介紹是指,晶體在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明.
我們從晶振使用輸出無信號開始尋找相關問題.
     我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.
     你可以先把晶體卸載下來并測試晶體的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.
     如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶體的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶體頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.比如等效電路測試如圖.
