首頁進口晶振津綻無源晶振,NXK-32晶體,NSK石英晶體諧振器

津綻無源晶振,NXK-32晶體,NSK石英晶體諧振器

編號：16592973
頻率：12MHz~54MHz

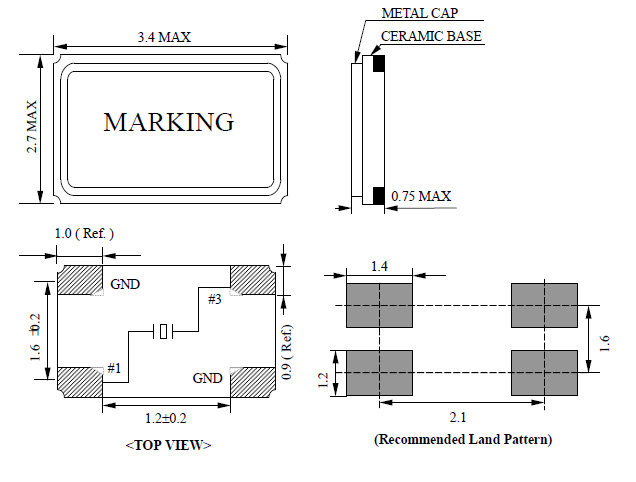

尺寸：3.2*2.5*0.75詳細請瀏覽PDF文檔

津綻無源晶振，NXK-32晶體，NSK石英晶體諧振器，臺灣津綻晶體科技是專業的石英晶振制作商，公司創于臺灣1996年成立，創建品牌為【NSK】1997年在香港成立分公司，1998年在深圳成立分部，2001年到廣東省東莞市投資建廠，...

分享到

津綻無源晶振，NXK-32晶體，NSK石英晶體諧振器，臺灣津綻晶體科技是專業的石英晶振制作商，公司創于臺灣1996年成立，創建品牌為【NSK】1997年在香港成立分公司，1998年在深圳成立分部，2001年到廣東省東莞市投資建廠，主要生產石英晶體諧振器，無源晶振，與石英晶體振蕩器，有源晶振，東冠生產線主要生產小尺寸SMD晶體系列。
臺灣津綻公司主要生產產品為全系列石英晶體振盪子即：石英晶體諧振器，(DIP晶體 SMD 晶體)，石英晶體振盪器 (SMD OSCILLATOR) 和石英晶體控制振盪器 (SMD晶振 VCXO壓控晶振)。

晶振目錄	型號NXK-32
1.頻率
頻率范圍	12.0 ~ 50.0 MHz
頻率公差在25°C±2°C	±10 ~ ±50 ppm (TYP.)
頻率穩定度超過工作溫度范圍	±10 ~ ±50 ppm (TYP.)
2.環境條件
操作溫度范圍內	-10°C~ +60°C,-20°C~ +70°C or customer requirement
儲存溫度范圍	40°C ~ +85°C
老化率	±3ppm/year
3. 電路規格
測試電路	S&A 250B
負載電容	6 pF ~ 32 pF, series or special
開車水平	1uW ~ 100uW or special
開車水平	7.0pF max

這些晶體知識介紹是指，晶體在產品上線之后發生不良品或者沒反應的情況下，自檢辦法。石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作，請使用以下的清單找出可能存在的問題。請按照確定的因素和可能的解決方案的說明。
我們從晶振使用輸出無信號開始尋找相關問題。
我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號，如果沒有信號輸出，請按照步驟1-1到1-4步執行檢查。如果有從石英晶振（XOUT）的輸出端子的輸出信號，而是從在終端（辛）輸出沒有信號，請檢查石英晶振體以下step1-5到步驟1-6。
你可以先把晶體卸載下來并測試晶體的頻率和負載電容，看看他們是否能振動，也可以使用專業的石英晶體測試儀器來檢測。如果你沒法檢測你也可以將不良品發送給我公司，我們檢測分析之后告訴你結果。
如果有下列情況發生，晶振不起振，首先你先查看你產品上使用的負載電容CL是否對，是否跟你的線路相匹配，或者是晶體的精度是否符合你的要求，或者你可以把產品發送回我公司分析。如果晶體頻率和負載電容跟要求相對應的話，我們將需要進行等效電路測試。

   NSK的產品被廣泛地運用在個人計算機、安全系統、通訊、無線應用、遙控單元和消費性電子產品等，並已陸續獲得國內外電腦及通訊大廠認可及使用。
   NSK已獲得ISO 9001 / ISO 14001的品質和環保認證，產品並通過及符合RoHS規範的要求，且確實配合客戶實現無毒產品的要求，以創造及維護美好環境為己任。
無衝突礦產政策
    衝突礦產系指金（金）、鉭（TA）、鎢（W）、錫（SN）等來自剛果民主共和國及與其接壤之其他國家（鄰近國家）受武裝團體控制的礦區所開采及銷售之金屬礦產，由於開採或控制上述礦產衍生人權、種族及非法利益等嚴重議題，身為電子產業供應鏈之一員及地球村成員之一份子，本公司自當善盡企業社會責任，除遵照EICC和GeSI所訂定之行為準則與相關要求外，亦已進行供應鏈調查，並寫成政策，如下：
1.不使用來自剛果共和國及與其接壤之其他國家(鄰近國家)所產出的衝突礦產
1。不使用來自剛果共和國及與其接壤之其他國家（鄰近國家）所產出的衝突礦產
2.致力要求上游及各原料供貨商，拒絕使用來自衝突區域的衝突礦產
2。致力要求上游及各原料供貨商，拒絕使用來自衝突區域的衝突礦產
