    愛普生高頻有源晶振,SG-9001JC振蕩器,可編程軟件晶振,SG-9001JC C20P 40.0000MCL3

  • 編號：26378636
  • 頻率：10.0~166.0MHZ

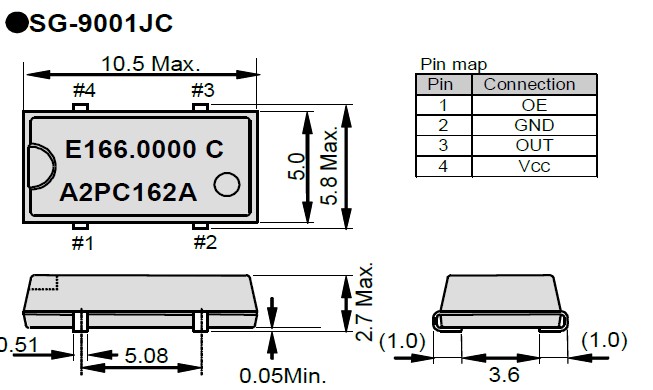

  • 尺寸：10.5*5.0mm
  • RoHS
  • RoHS2
愛普生高頻有源晶振,SG-9001JC振蕩器,"SG-9001JC C20P 40.0000MCL3"可編程軟件晶振,目前的有源晶振采用了離子刻蝕調頻技術：比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升：1.微調后調整頻率能控制在2p...

    愛普生高頻有源晶振,SG-9001JC振蕩器,可編程軟件晶振, "SG-9001JC C20P 40.0000MCL3",目前的有源晶振采用了離子刻蝕調頻技術：比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升：1.微調后調整頻率能控制在±2ppm,一般只能保持在±5ppm；2.產品的激勵功率相關性參數有大幅提升；3.產品的長期老化率可保證在±2ppm之內.

晶振參數 符號 SG-9001JC
標準頻率 fo 10.0MHZ to 166.0MHZ
電源電壓 Vcc 3.3V ± 0.3V
存儲溫度 T_stg -55℃~+100℃
工作溫度 T_use -20℃~+70℃
頻率公差 F_tol ±2.0 × 10-6 Max
電流消耗 Icc 30 mA MAX
禁用當前 I_dis 20 mA MAX
輸入電阻 Rin 500KΩ Min
對稱性 SYM 45% to 55%
輸出負載 L_CMOS 15pF Max
輸出電壓 VOL Vcc-0.4V Min
VOH 0.4V Max
上升/下降時間 tr/tf 2.7ns Max
啟動時間 T_str 10ms Max
頻率老化 F_aging ±5.0 × 10-6 / years Max



 "SG-9001JC C20P 40.0000MCL3",一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：
   鎘和CG是外部負載電容,其中已建成的芯片組. （請參閱芯片組的規格）
   Rf為具有200KΩ~1MΩ反饋電阻.它的內置芯片一般設置.
   Rd為限流電阻470Ω與1KΩ.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.
   一個穩定的振蕩電路需要的負電阻,其值應是晶體阻力的至少五倍.它可寫為|-R|>5的Rr.
   例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于？200Ω時的晶體的電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.因此,這是非常重要的衡量負電阻（-R）以下說明：
線路連接的電阻（R）與晶體串聯
 （1）從起點到振蕩的停止點調整R的值.
 （2）振蕩期間測量R的值.
 （3）你將能夠獲得負電阻的值,|•R|= R +的Rr,和RR =晶體的阻力.
附：所連接的電路的雜散電容,可能會影響測定值.
