更多>>溫補振蕩器,KDS晶振原裝正品,DSB221SDA晶振,石英晶體振蕩器"1XXB16369CAA"OSC應用:無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.VC-TCXO應用:智能手機晶體,無線基站,精密儀器,GPS衛星,汽車應用等晶體濾波器應用無線收發器,智能手機,無線網絡發射,GPS全球定位等等.
規格參數 | DSB221SDA | |
頻率范圍 | 9.6~52.0MHZ | |
電源電壓 | +3.0 ~ +5.0V | |
消費電流 |
+1.5mA max (f≤26MHZ) +2.0mA max (f>26MHZ) |
|
出力電壓 | 0.8Vp-p min | |
溫度特征 |
±0.25×10-6 max /-40~+85℃ ±0.1×10-6 max /-10~+70℃ (Option) |
|
出力負荷 | 10KΩ//10pF | |
負荷變動特性 | ±0.2×10-6 max (10KΩ//10pF±10%) | |
電源電壓特性 | ±0.2×10-6 max (Vcc±5%) | |
老化率 | ±1.0×10-6 max /year | |
起動時間 | 2.0ms max |
PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上."1XXB16369CAA"如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

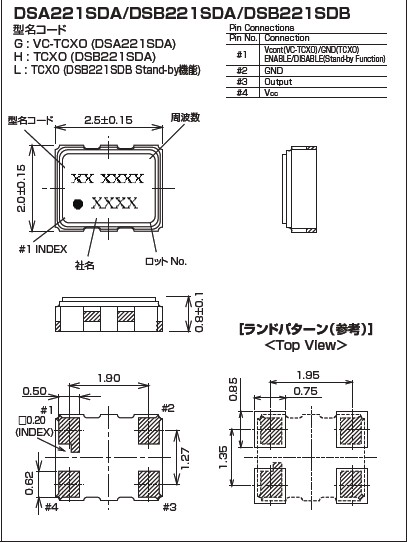

(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保晶體產品未撞擊機器或其他電路板等.
