泰藝高頻小型FASTXO振蕩器系列規格書介紹
　　長期以來臺灣泰藝晶振品牌在我國電子市場占有一定的地位,是重要的石英晶體和振蕩器供應商之一,近年來泰藝電子在研發新產品方面,有了重大的技術突破.FASTXO振蕩器系列是泰藝電子今年最新推出的,一款高頻率,小體積,低功耗,高穩定性的石英晶體振蕩器產品.其應用范圍:計算機服務器,USB,音頻和視頻,電源和能源,測試和測量,個人計算,存儲服務器和SSD,Raid控制器,DSL和DOCSIS,無線設備.

[特征]

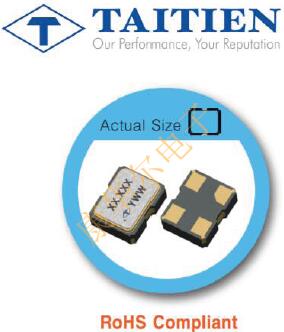

　　-典型的2.05x1.65x0.75mm陶瓷SMD晶振封裝
　　-工作電源電壓:1.8V,2.5V和3.3V
　　-FASTXO系列,任何頻率均可快速交付
　　-三態啟用/禁用
　　-LVCMOS輸出
　　-頻率穩定性在-40oC至85oC范圍內為±25ppm
　　-無鉛/符合RoHS
[典型應用]
　　-可穿戴設備
　　-移動設備
　　-物聯網,智能手機
　　-游戲機

參數			3.3V		2.5V		1.8V		單位
電源電壓變化			VDD-5%	VDD-5%	VDD-5%	VDD-5%	VDD-5%	VDD-5%	V
頻率范圍			1	200	1	200	1	125	MHz
電源電流(@15pf負載)			-	30	-	28	-	20	mA
輸出水平	輸出高		90%VDD	-	90%VDD	-	90%VDD	-	V
輸出水平	輸出低		-	10%VDD	-	10%VDD	-	10%VDD	V
輸出水平	上升時間/下降時間		-	2	-	2	-	3	秒
占空比			45	55	45	55	45	55	%
啟動時間			-	8	-	8	-	8	微秒
三態		輸出使能	0.7xVDD	-	0.7xVDD	-	0.7xVDD	-	V
三態		輸出禁用	-	0.3xVDD	-	0.3xVDD	-	0.3xVDD	V
待機電流(@PD模式)			-	400	-	400	-	400	uA
待機當前(@OE模式)			-	20	-	20	-	20	mA
輸出負載			15		15		15		pF
RMS相位抖動(12KHz至20MHz)@3.3V			-	1	-	1	-	1.5	秒
老化(@25oC,第一年)			-	±3	-	±3	-	±3	ppm
儲存溫度范圍			-50	+125	-50	+125	-50	+125	℃

　　標準頻率是指石英晶體振蕩器已經設計好的頻率,并不表示儲備位置.
　　+轉換時間在VDD的10％至90％之間測量,輸出負載為15pF.
　　*包括@25℃的校準,工作溫度范圍,i電壓變化,負載變化,老化(第一年),沖擊和振動.
　　PZ-UType極小尺寸FASTXO系列產品,具備寬廣的頻率范圍,從最低的1MHz到最高的200MHz,滿足市場上各種數字化應用商品的需求.優越的石英晶振產品特性,在高頻段的XO產品當中,PZ-UType成為最佳的解決替代方案.任意頻率,快速交貨,除了縮短客戶商品量產上市時程,也能縮短客戶在商品開發期間,快速取得,對不同頻率測試與驗證的需求.
　　這款2016石英晶體振蕩器目前已開始實現量產,并提供樣品申請,聯系康華爾電子即可獲得報價,以及咨詢,訂購,售后一站式晶振服務.熱線電話:0755-27838351.
