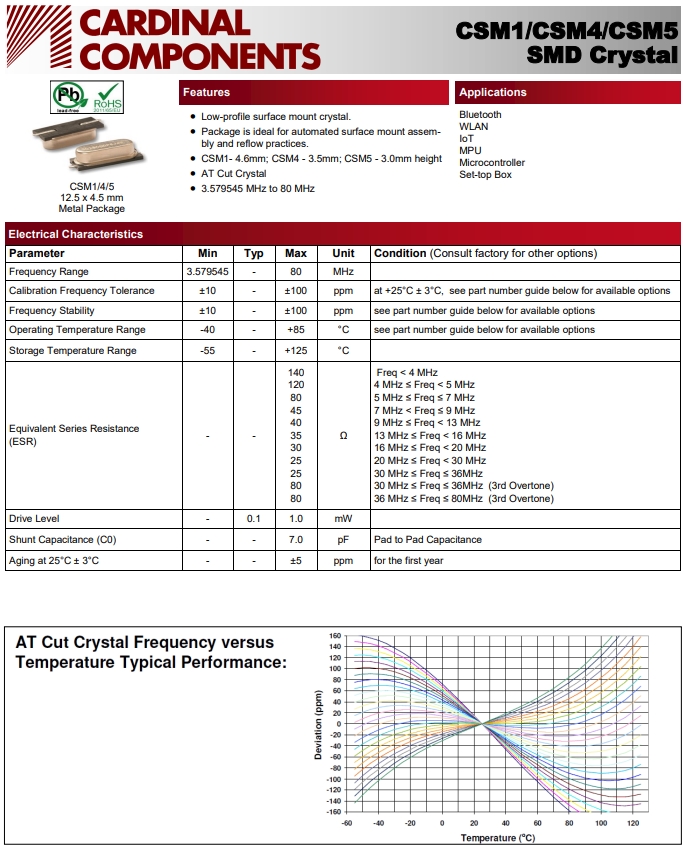

Cardinal石英晶體CSM1Z-A5B2C5-40-25.0D18-F振動方塊詳細解說，Cardinal是一家十分知名晶振品牌公司，憑著自身的智慧與努力，開發大量優質的產品，所研發設計出來優質貼片晶振產品之中，編碼CSM1Z-A5B2C5-40-25.0D18-F是一款大尺寸晶振，尺寸為11.4*4.7mm,頻率為25MHZ，產品特點：低輪廓表面安裝晶體，包裝是自動化表面貼裝組裝和回流實踐的理想選擇。CSM1- 4.6mm;CSM4 - 3.5mm;CSM5-3.0mm高度，AT切割水晶，3.579545MHz-80MHz，產品主要應用范圍：藍牙，無線局域網，物聯網，微控制器，單片機，機頂盒等領域。

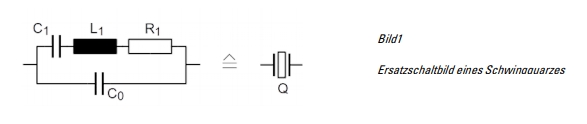

Cardinal公司資深技術人員研究發現機械石英晶體諧振器振動, 由適當頻率的交流場刺激壓電, 可以對比由串行振蕩電路和并聯電路組成的電動替換圖像已具備的能力。常見的參數是動態容量。 C1,動態電感L1,串聯電阻R1,構成所謂的動態分支,以及并行容量C0.

容量C1對應于石英的彈性常數,振動的電感L1在電阻R1中,我們總結了由于高品質石英晶體,支架和內部摩擦引起的損失。 由周圍的大氣層一起衰減。最后,電極表面在石英表面至容量C0.
使用此替換圖像,可以將動態分支的低孔串聯共振fs與C1和L1還解釋了來自C0的平行振蕩回路的高聲平行共振fp, 在這種情況下 感應動態分支與C1和L1。 作為振動夸克的串聯共振頻率 fs,動態分支的串聯共振定義.

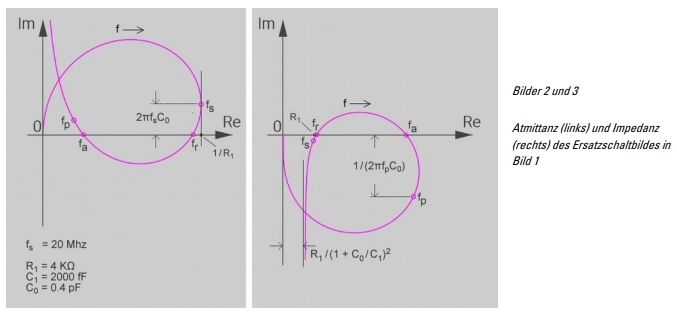

Cardinal石英晶體CSM1Z-A5B2C5-40-25.0D18-F振動方塊詳細解說，然而,對于這兩個量,石英阻抗不是純粹的,例如,對于fs,通過平行C0。 圖2和圖3顯示了與圖1中的更換圖像對應的輸入和阻抗。 fp用曲線上的小點突出顯示。這兩幅畫對應的實際振動夸克無法實現的組件值。 但是,它們適用于原則性規定或特征頻率點的順序正常振動夸克的高度良性阻止了曲線的所有點。
識別和顯示沒有圖表粗略扭曲的歷史。在圖4中,接收一個 真實的振動夸克。這里的曲線幾乎是對稱的真實軸;Resonance系列 非常接近于點 1/R1. 在相應的阻抗圖(圖5)中, fs等基本點幾乎無法識別接近0時,也表示平行共振的比例因此,在圖5中,僅顯示具有低阻抗的關鍵點。

原廠編碼	晶振廠家	參數	型號	頻率	頻率穩定度	工作溫度
CX5Z-A2B2C5-40-25D18	Cardinal晶振	CRYSTAL 25.0000MHZ 18PF SMD	CX5	25MHz	±50ppm	-40°C ~ 85°C
CX532Z-A2B3C5-70-8.0D18	Cardinal晶振	CRYSTAL 8.0000MHZ 18PF SMD	CX532	8MHz	±30ppm	-40°C ~ 85°C
CSM1Z-A0B2C3-70-14.7456D18	Cardinal晶振	CRYSTAL 14.7456MHZ 18PF SMD	CSM1	14.7456MHz	±50ppm	-10°C ~ 60°C
CSM1Z-A0B2C3-50-17.734475D18	Cardinal晶振	CRYSTAL 17.734475MHZ 18PF SMD	CSM1	17.734475MHz	±50ppm	-10°C ~ 60°C
CSM1Z-A1B2C3-200-3.6864D20	Cardinal晶振	CRYSTAL 3.6864MHZ 20PF SMD	CSM1	3.6864MHz	±50ppm	-10°C ~ 70°C
CSM1Z-A0B2C3-50-18.432D18	Cardinal晶振	CRYSTAL 18.4320MHZ 18PF SMD	CSM1	18.432MHz	±50ppm	-10°C ~ 60°C
CSM1Z-A5B2C3-40-16.0D18	Cardinal晶振	CRYSTAL 16.0000MHZ 18PF SMD	CSM1	16MHz	±50ppm	-20°C ~ 70°C
CSM1Z-A0B2C3-200-3.579545D18	Cardinal晶振	CRYSTAL 3.579545MHZ 18PF SMD	CSM1	3.579545MHz	±50ppm	-10°C ~ 70°C
CSM1Z-A0B2C3-50-20.0D18	Cardinal晶振	CRYSTAL 20.0000MHZ 18PF SMD	CSM1	20MHz	±50ppm	-10°C ~ 60°C
CSM1Z-A5B2C5-150-4.0D18	Cardinal晶振	CRYSTAL 4.0000MHZ 18PF SMD	CSM1	4MHz	±50ppm	-20°C ~ 70°C
CSM1Z-A0B2C3-100-6.0D18	Cardinal晶振	CRYSTAL 6.0000MHZ 18PF SMD	CSM1	6MHz	±50ppm	-10°C ~ 60°C
CSM1-A1B2C3-150-3.579545D17	Cardinal晶振	CRYSTAL 3.579545MHZ 17PF SMD	CSM1	3.579545MHz	±50ppm	-10°C ~ 70°C
CSM1Z-A5B2C3-40-18.432D18	Cardinal晶振	CRYSTAL 18.4320MHZ 18PF SMD	CSM1	18.432MHz	±50ppm	-20°C ~ 70°C
CSM1Z-A1B2C3-40-24-0D12	Cardinal晶振	CRYSTAL 24.0000MHZ 12PF SMD	CSM1	24MHz	±50ppm	-10°C ~ 70°C
CSM1Z-A0B2C3-150-4.0D18	Cardinal晶振	CRYSTAL 4.0000MHZ 18PF SMD	CSM1	4MHz	±50ppm	-10°C ~ 60°C
CSM1Z-A5B2C3-150-4.0D20	Cardinal晶振	CRYSTAL 4.0000MHZ 20PF SMD	CSM1	4MHz	±50ppm	-20°C ~ 70°C
CSM1Z-A5B2C3-200-4.0D18	Cardinal晶振	CRYSTAL 4.0000MHZ 18PF SMD	CSM1	4MHz	±50ppm	-20°C ~ 70°C
CSM1Z-A5B2C5-50-19.6608D18	Cardinal晶振	CRYSTAL 19.6608MHZ 18PF SMD	CSM1	19.6608MHz	±50ppm	-20°C ~ 70°C
CSM4Z-A2B3C3-40-14.7456D18	Cardinal晶振	CRYSTAL 14.7456MHZ 18PF SMD	CSM4	14.7456MHz	±30ppm	-40°C ~ 85°C
CSM1Z-A5B2C5-40-16.0D18	Cardinal晶振	CRYSTAL 16.0000MHZ 18PF SMD	CSM1	16MHz	±50ppm	-20°C ~ 70°C
CSM1Z-A5B2C5-40-25.0D18-F	Cardinal晶振	CRYSTAL 25.0000MHZ 18PF SMD	CSM1	25MHz	±50ppm	-20°C ~ 70°C
CSM1Z-A5B2C5-40-18.432D18	Cardinal晶振	CRYSTAL 18.4320MHZ 18PF SMD	CSM1	18.432MHz	±50ppm	-20°C ~ 70°C
CSM1Z-A5B2C5-40-12.0D18	Cardinal晶振	CRYSTAL 12.0000MHZ 18PF SMD	CSM1	12MHz	±50ppm	-20°C ~ 70°C
CSM1Z-A2B1C2-80-7.3728D33	Cardinal晶振	CRYSTAL 7.3728MHZ 33PF SMD	CSM1	7.3728MHz	±100ppm	-40°C ~ 85°C
CPFBZ-A2C5-32.768D6	Cardinal晶振	CRYSTAL 32.7680KHZ 6PF SMD	CPFB	32.768kHz	-	-40°C ~ 85°C
CX5Z-A2B2C5-40-12.0D18	Cardinal晶振	CRYSTAL 12.0000MHZ 18PF SMD	CX5	12MHz	±50ppm	-40°C ~ 85°C
CX5Z-A5B2C5-40-12.0D18	Cardinal晶振	CRYSTAL 12.0000MHZ 18PF SMD	CX5	12MHz	±50ppm	-20°C ~ 70°C
CX5Z-A5B2C5-40-10.0D18	Cardinal晶振	CRYSTAL 10.0000MHZ 18PF SMD	CX5	10MHz	±50ppm	-20°C ~ 70°C
CX5Z-A5B2C5-40-25D18	Cardinal晶振	CRYSTAL 25.0000MHZ 18PF SMD	CX5	25MHz	±50ppm	-20°C ~ 70°C
CX635BZ-A1B2C3-80-14.31818D20	Cardinal晶振	CRYSTAL 14.31818MHZ 20PF SMD	CX635B	14.31818MHz	±50ppm	-10°C ~ 70°C
CX532Z-A5B3C5-70-18.432D18	Cardinal晶振	CRYSTAL 18.4320MHZ 18PF SMD	CX532	18.432MHz	±30ppm	-20°C ~ 70°C
C49X-A3B1C1-40-8.0D16	Cardinal晶振	CRYSTAL 8.0000MHZ 16PF T/H	C49	8MHz	±100ppm	-55°C ~ 125°C
CSM1Z-A0B2C3-100-40.0D18	Cardinal晶振	CRYSTAL 40.0000MHZ 18PF SMD	CSM1	40MHz	±50ppm	-10°C ~ 60°C
CSM1Z-A0B2C3-100-49.152D18	Cardinal晶振	CRYSTAL 49.1520MHZ 18PF SMD	CSM1	49.152MHz	±50ppm	-10°C ~ 60°C
CSM1Z-A2B4C7-60-24.0D18-F	Cardinal晶振	CRYSTAL 24.0000MHZ 18PF SMD	CSM1	24MHz	±10ppm	-40°C ~ 85°C
CX532Z-A2B3C5-70-25.0D18	Cardinal晶振	CRYSTAL 25.0000MHZ 18PF SMD	CX532	25MHz	±30ppm	-40°C ~ 85°C
CSM1Z-ARB2C5-60-8.0D18	Cardinal晶振	CRYSTAL 8.0000MHZ 18PF SMD	CSM1	8MHz	±50ppm	-40°C ~ 125°C
CSM1Z-ARB3C3-50-14.7456D18	Cardinal晶振	CRYSTAL 14.7456MHZ 18PF SMD	CSM1	14.7456MHz	±30ppm	-40°C ~ 125°C
CSM4Z-A2B3C3-40-33.0D18	Cardinal晶振	CRYSTAL 33.0000MHZ 18PF SMD	CSM4	33MHz	±30ppm	-40°C ~ 85°C

石英阻抗為實和低的頻率稱為共振頻率 fr(不含加法) “系列”-!)這個重要且在測量上易于捕獲的石英參數不太高石英晶振頻率僅最小大于串聯諧振頻率 fs,例如在石英訂貨時通常是次要的角色。
關于并聯諧振頻率fp,前一節以類比的方式說:有真正的(和高濕度)石英阻抗然后回到反共振頻率Fa,這有點低于FP。
在圖2和圖3中,我們可以看到上面引入的替換圖像的位置曲線表示。 接納,以及阻力。這些曲線的預期分量值為“正常” 振動石英是不可行的。他們應該,如上所述,原則的位置和順序 提出重要要點。

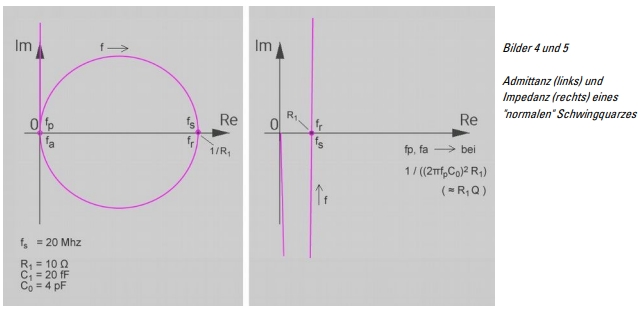

接下來的兩個圖表顯示了“正常”振動的關系。圖2中的循環 圖4和圖5中的3變成了圓圈(幾乎),特征頻率點非常密集。 一起. 阻抗中的“圈子”可以用一幅圖畫來描繪重要的東西 表示共振頻率,而不是完整的和可識別的。在圖5中,它是相應的弧線幾乎是一條直線。

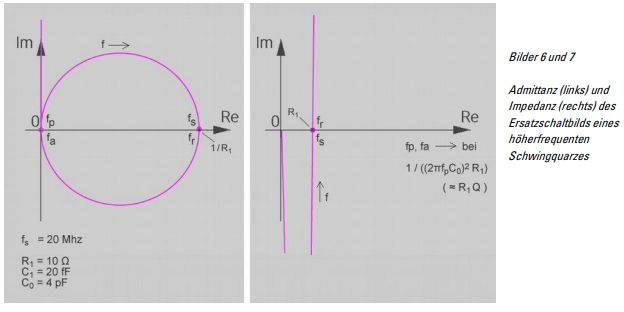

接下來的兩個圖像6和7是一個更高頻率的石英,其中局部曲線 與實際軸線明顯不對稱。在這里,C0的百分比在更高的頻率下下降得更大。 畢竟,在阻抗表示中,人們也可以猜測“圓圈”。fr和fs的位置是也很好辨認。
