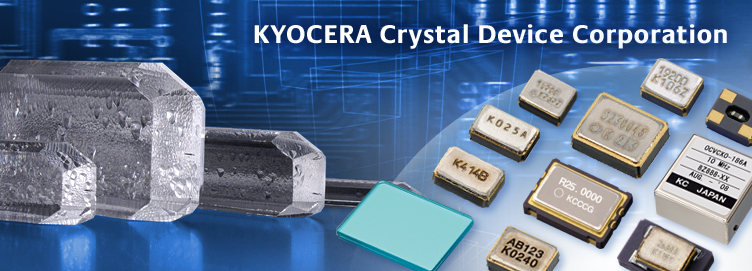

“晶振”是指從一塊石英晶體上按一定方位角切下薄片（簡稱為晶片），石英晶體諧振器，簡稱為石英晶體或貼片晶振,晶振；而在封裝內部添加IC組成振蕩電路的晶體元件稱為晶體振蕩器。其產品一般用金屬外殼封裝，也有用玻璃殼、陶瓷或塑料封裝的。在它的兩個對應面上涂敷銀層作為電極，在每個電極上各焊一根引線接到管腳上，再加上封裝外殼就構成了石英晶體諧振器，簡稱為石英晶體或晶體、晶振。

石英晶體的壓電效應:若在石英晶體的兩個電極上加一電場，晶片就會產生機械變形。反之，若在晶片的兩側施加機械壓力，則在晶片相應的方向上將產生電場，這種物理現象稱為壓電效應。而對于晶振基礎知識究竟了解多少？

晶振基礎知識介紹
晶振：即所謂石英晶體諧振器(無源)和石英晶體振蕩器（有源）的統稱。
無源和有源的區別：
無源晶振為crystal（晶體），而有源晶振則叫做oscillator（振蕩器）。無源晶振需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來，所以“無源晶振”這個說法并不準確；
有源晶振是一個完整的諧振振蕩器。石英晶體振蕩器與石英晶體諧振器都是提供穩定電路頻率的一種電子器件。石英晶體振蕩器是利用石英晶體的壓電效應來起振，而石英晶體諧振器是利用石英晶體和內置IC共同作用來工作的。振蕩器直接應用于電路中，諧振器工作時一般需要提供3.3V電壓來維持工作。振蕩器比諧振器多了一個重要技術參數：諧振電阻（RR），諧振器沒有電阻要求。RR的大小直接影響電路的性能，因此這是各商家競爭的一個重要參數。
晶振的原理：

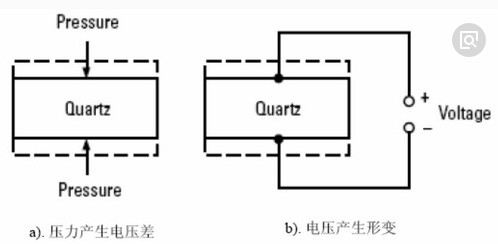

壓電效應(物理特性)：在水晶片上施以機械應力時,，會產生電荷的偏移，即為壓電效應。
逆壓電效應：相對在水晶片上印加電場會造成水晶片的變形即產生逆壓電效應，利用這種特性產生機械振蕩，變換成電氣信號。

晶振的重要參數：
1、標稱頻率F：晶體元件規范（或合同）指定的頻率。HZ赫茲 KHZ、如32.768KHZ,MHZ
2、調整頻差：在規定條件下，基準溫度（常溫25°C)時工作頻率相對標稱頻率的允許偏離。(PPM)
3、溫度頻差：在整個工作溫度范圍內，相對于基準溫度時，工作頻率的允許偏離。
4、負載電容CL：與晶體元件一起決定負載諧振頻率的外置有效外界電容。
5、工作溫度：晶體能穩定工作的溫度范圍。
6、工作電壓：指有源晶振工作時的供電電壓。
7、總頻差：由于指定或多種原因引起的工作頻率相對于標稱頻率的最大允許偏差。主要由調整頻差和溫度頻差構成。
8、基準溫度：一般指25℃±2℃，對溫控晶體元件是指控溫范圍的中點。
晶振的應用領域：
消費類電子：機頂盒、白家電、DVD、電視機、游戲機、音響、功放機、電子玩具等；網絡交換機、路由器、光傳輸/網絡、寬帶接入、VOIP、Wimax、通信與網絡 WLAN/PAN、IPTV、2.5G/3G等；
計算機與辦公自動化： PC、NB、復印機、打印機、投影機、存儲設備、鍵盤、鼠標、顯示器、服務器等；便攜設備數碼相機、攝像機、MP3、MP4、掌上游戲機、PMP、手機等；
汽車電子：信息娛樂系統、車身控制、安防系統、總線與連接等；
工業電子：醫療、新能源系統、航空航天、工控機、稅控機、ATM機、監控設備、電表、智能儀表等
